antennes

Tweeter_hypercable antenna-experts.com


Antennes spécifiques Canyon Urbain Fixe et Mobile

  • Gamme couverte de 400 MHz à 6 GHzUrban canyon
  • Double polarisation circulaire CD & CG
  • Gain de 7 dBi à 15 dBi sur 870/930 Mhz
  • Versions  MIMO LTE UHF sur demande
  • Spécifique Warfare MobiRake
  • Omnidirectionel et sectoriel
Télécharger:

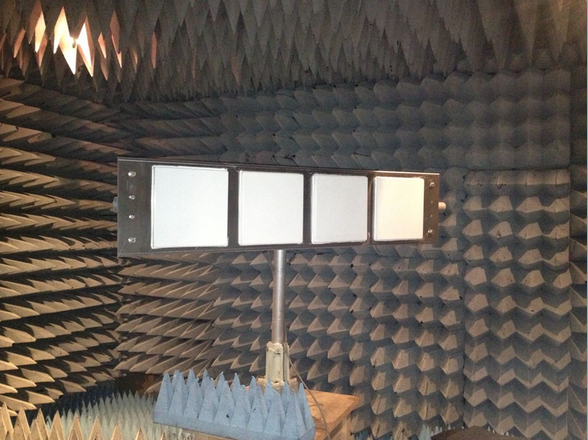

Antenne_panneau_ 873 MHz_CG_LHCP _CD_RHCP_ plan _E diagram_test
Antenne Station de base Canyon Urbain à 4 panneaux couplés 873 MHz double accès
en polarisation circulaire LHCP RHCP en test du plan E.

Télécharger:Mobirake Video base antennes
logo kml
Pour visualiser l'analyse ci-dessous, téléchargez:
La BD d'utilisation de Google Earth Profils de FH en données Radar SAR 3D

Antenne Mobile Fantôme

Gamme couverte de 140 MHz à 6 GHz- Documentation
Les antennes Phantom fonctionnent  selon un concept à double hélice en polarisation circulaire, dans toutes les composantes de polmobile space diversity circular polarization 3db gainarisation simultanées (Diversité de Champ). Parfaites pour les communications Analogiques & Numériques classiques en VHF et UHF, elle sont idéales pour les liaisquad ridge kakions mobiles de type Data Ethernet 3G et LTE MIMO.Leur apport en performances se situe en moyenne a 3 dB au dessus des antennes 3 dB classiques de type fouet, mais leur efficacité MIMO les situe 10 dB au dessus du ¼ d’onde de référence.
Disponibles de 140 Mhz à 6 Ghz le corps extérieur est un radome renforcé Noir ou Blanc, qui mesure de 5 a 8 cm de hauteur selon la bande de fréquence utilisée. Associées aux équipements Mobiles Radio à Diversité, de type Nomade, 450/700 MHz super WiFi, au MOBIRAKE 870/925 Mhz  ou aux terminaux Wi300 Wirake MIMO, elles peuvent pour des applications militaires supporter des Amplificateurs en option, pour des puissances de 60 à 100 watts.

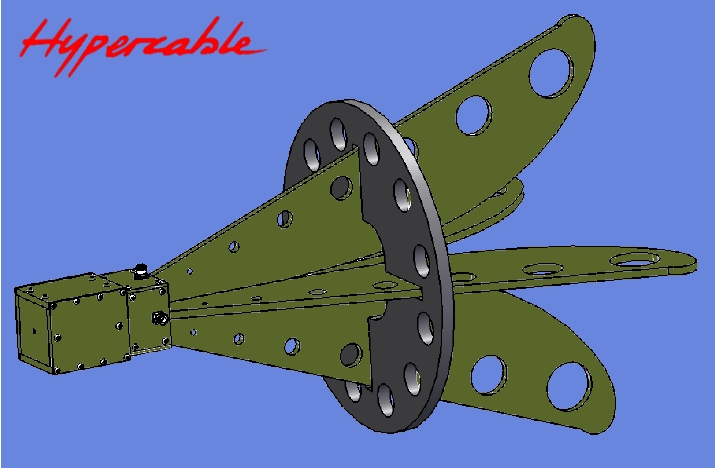

Antenne Quad Ridge RHCP et LHCP large bande
250MHz à 2.5 GHz
4G/3G Multiband

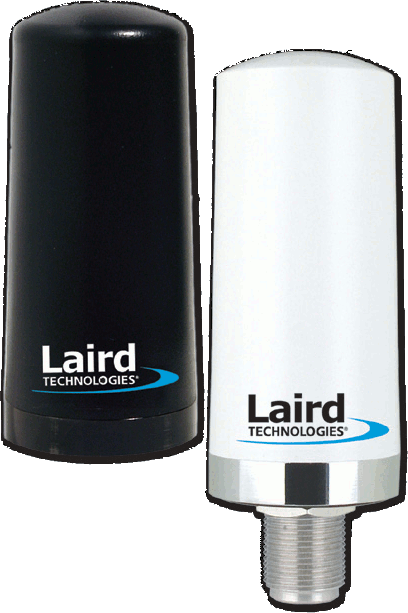

Phantom® Antenna
TRA6927M3
4G/3G MultibandesCable-CR_NEXANSPhantom LAIRD ANT-DS-TRA6927M3 0312[1]-1
Antenne Fantôme
HY-TRA6927M3

Télécharger:

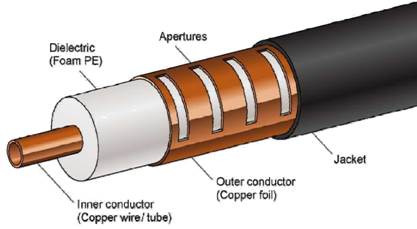

Ce qu'il faut savoir sur: Les câbles rayonnants

mimo furak 10 cw  ccw polarizationsAdvanced MIMO RAKE FURAK-10A

Télécharger Le dossier Tests NLOS antennes furtives FURAK 10 MIMO circulaire D et G (3Mo)

Télécharger le PPT de: Animation explicative de la  double polarisation circulaire

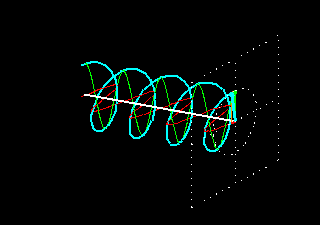

lhcp

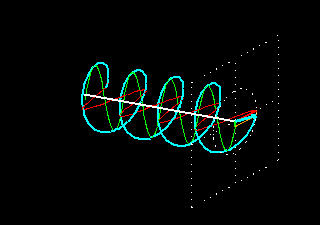

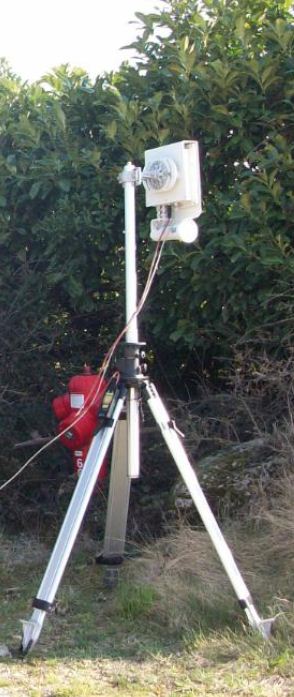

rhcpfurak_mimo_test

















Polarisation Circulaire Gauche. Polarisation Circulaire Droite.

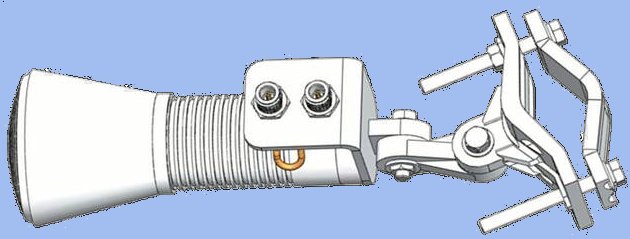

furak _10_bleu


Antenne Furtive Rake MIMO -FURAK-10A Dual MIMO à Lentille

de Fresnell, à double polarisations tournantes, simultanées synchrones

ou asynchrones. Circulaire Droite et Circulaire Gauche (Modes CD - CG, RHCP - LHCP, CW - CCW).

souris_computer-mouse-icon-w images & textes interactifs, cliquez !

FONCTIONNEMENT:

De par sa conception, cette antenne permet a la radio MIMO à 2 TX et 2 RX, d'analyser et de faire la somme des signaux utiles et présents dans la totalité des deux plans de polarisation inverses de 360° chacun et provenant de directions multiples dans les plans d'Elevation de 120° et d'Azimut de 120°.


Cette analyse asynchrone sur 2x360°  des plans de polarisation et sur 2x120° des angles E et V permet la sommation des signaux utiles et l'élimination des signaux non utiles.

Le gain Théorique de 14 dB de la MIMO RAKE de par l'analyse et le traitement du signal effectué par les circuits de la Radio Advanced MIMO  est porté de 20 à 24 dB selon les configurations environnementales de propagation et des Multitrajectoires (RAKE Multipath Gain)

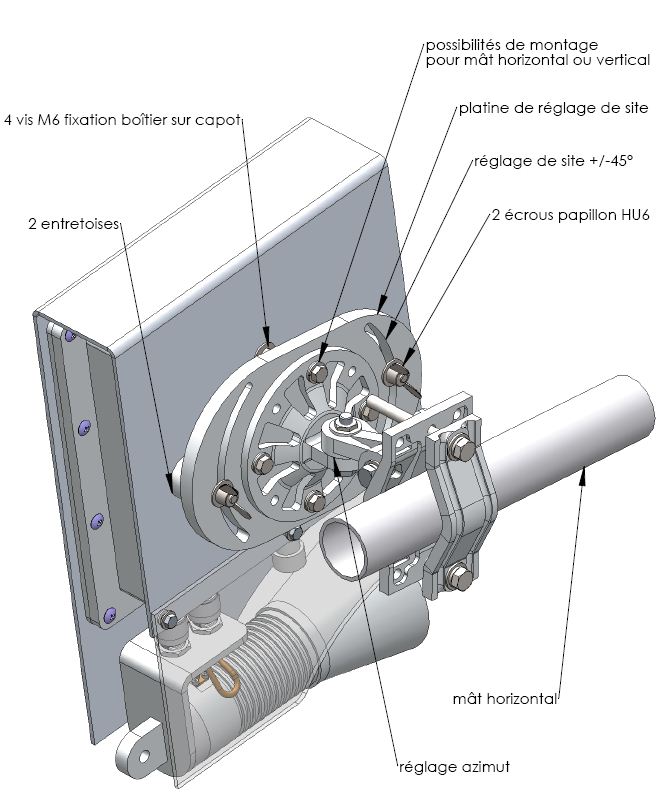

SPECIFICATIONS:wi300 vue 3-4 reglage site  azimuth

  • Furtive conçue pour tous systemes Radio MIMO
  • Beamforming
  • Diversité d'espace - Spatial diversity.
  • Polarization diversity.
  • Lentille de Fresnell de 10 cm.
  • Ouverture maximale utile 120°
  • Gain de 14 dB pour calcul de la PIRE Polarisation H et V
  • Gain  de 22 dB en bilan d'efficacité MIMO  avec  la double source en double polarisation CD et CG  par rapport à une polarisation H ou V.
  • Particulièrement adaptée aux installations sur supports instables de type éclairage public.
  • Usage en mode PTP et en mode PMP
  • Convient à une base PMP secteur contrôleur
  • Convient pour un terminal d'usager ou des caméras distantes
  • Symétrie totale des angles de rayonnement du plan H et du plan V
  • Version durcie anti vandalisme  avec la connectique sur-blindée
  • Intégrable dans le corps du bloc Radio Wi300 sous le blindage
  • Séparable du bloc radio Wi300 pour intégration discrète en site classé ou sensible ( lentille de 10cm)
  • Idéale pour des applications temporaires nomades et de reportage en raison de sa taille, de sa robustesse et de son ouverture de rayonnement.
Télécharger:
logo-ppt
Le Dossier technique: Antenne FANTÔME
Le Dossier technique: Antenne MIMO FURAK
Le Dossier technique: Advanced RADIO MIMO RAKE
Le Catalogue des antennes: Furtives Blindées & Advanced MIMO RAKE
Les mesures des antennes: Furtives Blindées & dual RHCP_LHCP
Ce qu'il faut savoir sur:  Les câbles rayonnants


Antennes militaires: colinéaires, directives, hélice, de 20 MHz à 6 GHz

  • Antenne Ondes courtes et VHF de 20 MHz à 100 Mhz verticale  3 dB 500 watts (égalelement usage Jammer)
  • Antenne  VHF de 100 MHz à 500 Mhz verticale  3 dB 500 watts( également usage Jammer)
Colinear_omniditrectional_2_6_dB_40_800_MHz
logo-PDF Antenne colinéaire verticale 84-86 MHz 3 dB 500 watts ( autres fréquences sur demande)

logo-PDF Antenne Coaxiale DAB et aviation 223-240 MHz 2 dB 100 watts. (autres fréquences sur demande)

logo-PDF Antenne TETRAPOL 380-430 MHz 6 dB 100 watts ( autres fréquences sur demande)
  • Antenne Grid Parabolique NATO 4.4-5.0 GHz gain 26 dBi  100 watts ( autres fréquences sur demande)
  • Antenne Hélice NATO RHCP ou LHCP 4.4-5.0 GHz gain 18 dBic 100 watts ( autres fréquences sur demande)
Antenna_Grid_nato_4.5GHz antenna_helix_NATO_4.5Ghz

logo-PDF
Antennes 400-700 MHz helice polarisation RHCP gain 11 dBic -14 dBic -17 dBic

logo-PDF
Antenne Phantom UHF 380-512 Mhz Mobile 360° Omnidirectionnelle 4 dBi à diversité de champ

logo-PDF
Antenne Phantom UHF/LTE/3G/4G 700 MHz à 2700 Mhz  360° Omnidirectionnelle 5 dBi à diversité de champ

logo-PDF
Antenne Omnidirectionnelle 360° UWB  couvre en continu de 138 MHzà 6.000 MHz Pol V gain de 32 dBi à 11 dBi


ANTENNES 4.4 GHz - 6.2 GHz

logo-PDF
Antenne Omnidirectionelle RHCP et LHCP  Quadrafilaire gain 2dBic pour station fixe ou mobile.

logo-PDF
Antenne Hélice RHCP et LHCP gain 18 dBic ouverture E et H 30°

logo-PDF
Antennes  MIMO 4x4 HelicePolarisation RHCP et LHCP gain 4x18 dBic  pour station fixe ou mobile linéaire

logo-PDF
Antenne Omnidirectionnelle 360° MIMO 2x2 Pol V & Pol H 4.9 à 5.9 GHz gain 10 dBi pour fixe ou mobile.

logo-PDF
Antenne sectorielle 30° MIMO  4x4 Polarisation RHCP & LHCP gain 13 dBic  pour station fixe ou mobile linéaire.

logo-PDF
Antenne sectorielle 20° MIMO 4x4 Polarisation H, V, -45°, + 45° gain 16 dBi  pour station fixe ou mobile linéaire

logo-PDF
Antenne sectorielle 19° MIMO 4x4 Polarisation H, V, -45°, + 45° gain 19 dBi  pour station fixe ou mobile linéaire

logo-PDF
Antenne Directive OTAN  de 4.4 à 5.1 GHz ouverture 8° MIMO 2x2 Polarisation H, V,  gain 24 dBi  pour station fixe.

logo-PDF
OTAN 4.4 - 5.1 GHz support  durci pour antennes Planar recevant une  radio OTAN  MIMO 2x2 et 4x4

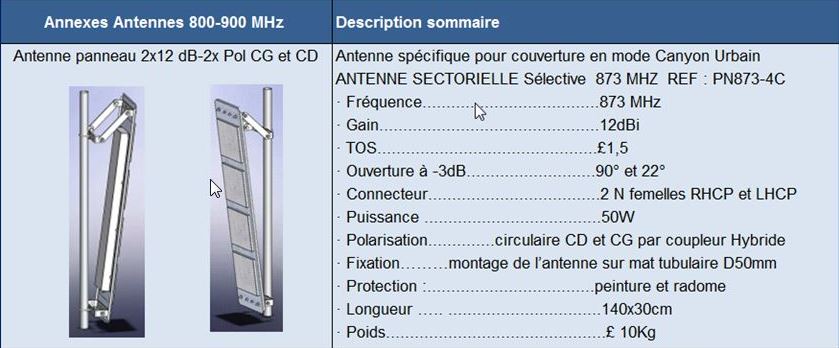

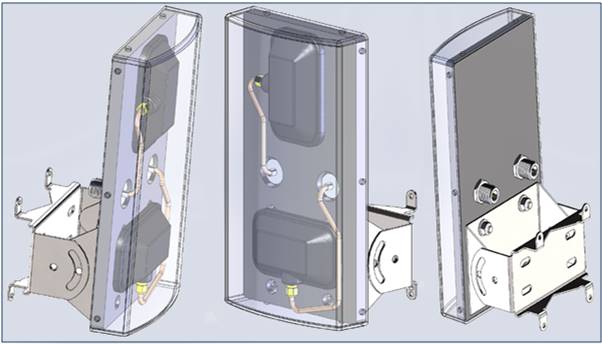

Antenne station de base  panneau sectoriel Warfare Urban Canyon

Antenne _panneau _sectoriel_superwifi_double_mimo_circulaire

Specifications détaillées des antennes sur demande
