Etudes de sites de Télécommunications - Site Survey

avion _sar 2

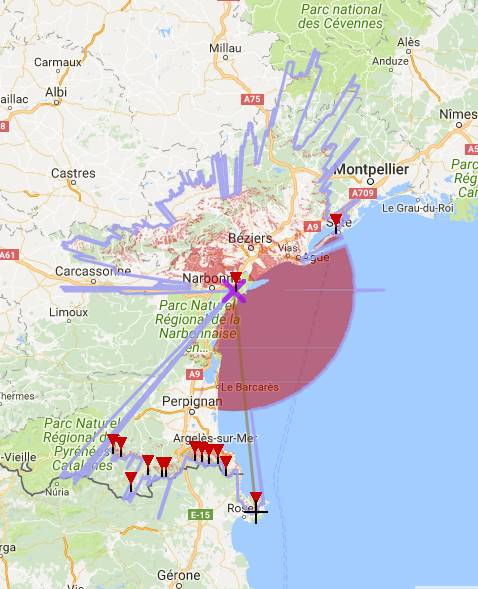

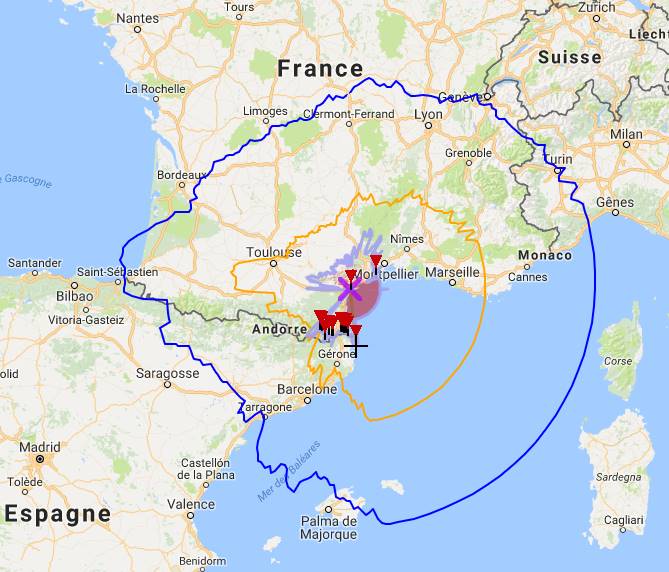

Les études de couverture et de profils radioélectrique sont effectuées à partir de données d'altimétrie numérique acquises par un avion de télédétection  équipé d'un Radar à visée latérale (SAR) associées à une modélisation altimétrique en 3D et une imagerie radar haute résolution orthoredressée.

Le jeu de données, contient des modèles numériques de surface et des modèles numériques de terrains réalisés avec une précision de 1 mètre ou moins à la verticale. Ce jeu de données géospatiales apporte une aide précieuse à nos études de sites et d'implantations de réseaux maillés Hertziens.

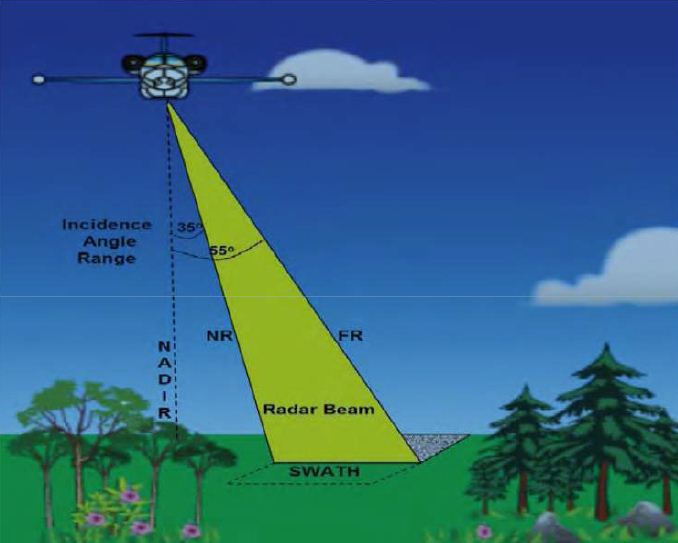

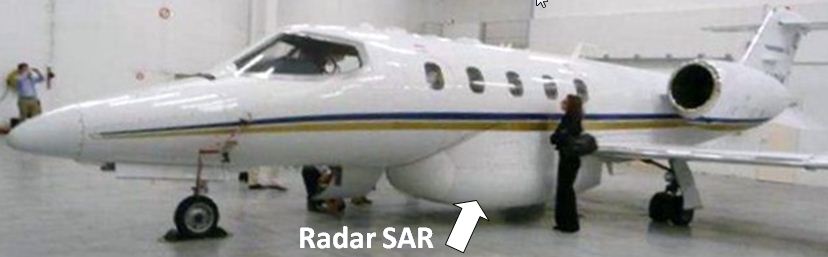

-Synoptique d'un avion Radar  SAR en acquisition avion _sar_radar

de données & le radar à visée latérale sous l'avion.




----

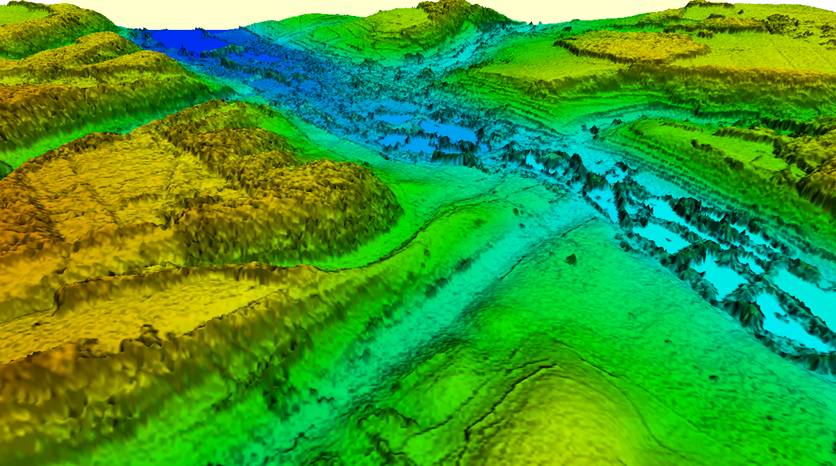

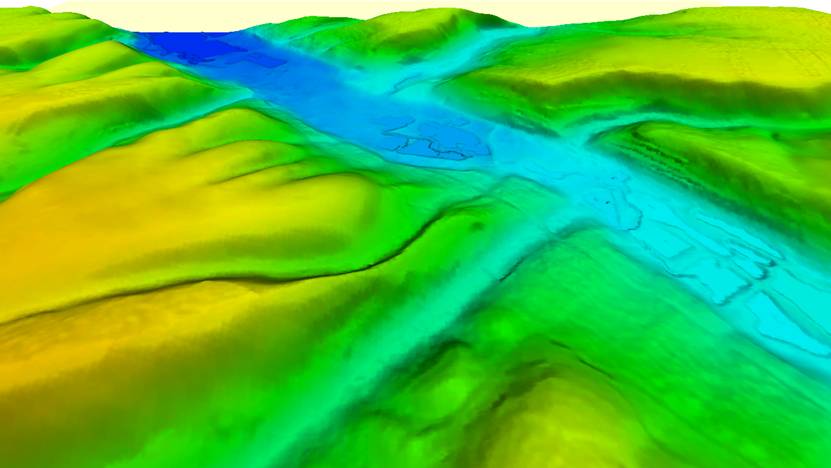

modle numrique de terrainmodle numrique de surface

La superposition automatique sur Google Earth de ces fichiers au format KML permet une vision 3D immédiate et réaliste des études proposées. Ces études sont complétées par des dossiers d'APD (Avant projet Détaillé) qui après réalisation serviront de DOE final (Dossier des Ouvrages Exécutés).


Modèle Numérique de sol      Modéle Numérique de sur-sol

souris_computer-mouse-icon-w images interactives, cliquez sur les images !

intermap carto

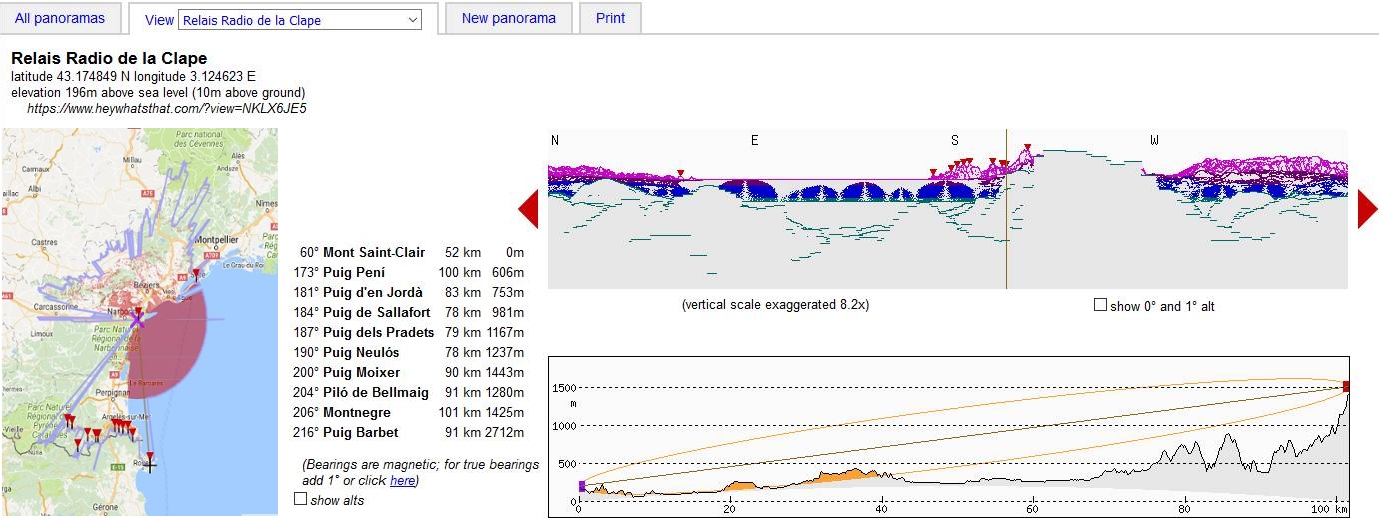

CLOUDEO StoreWe also offer a web-based line-of-sight and Fresnel zone analysis service, called TERRAIN PROFILES , that helps you to save time and optimize your wireless network design.

Etude d'une liaison FH  NLOS, diffractée ''Knife Edge"

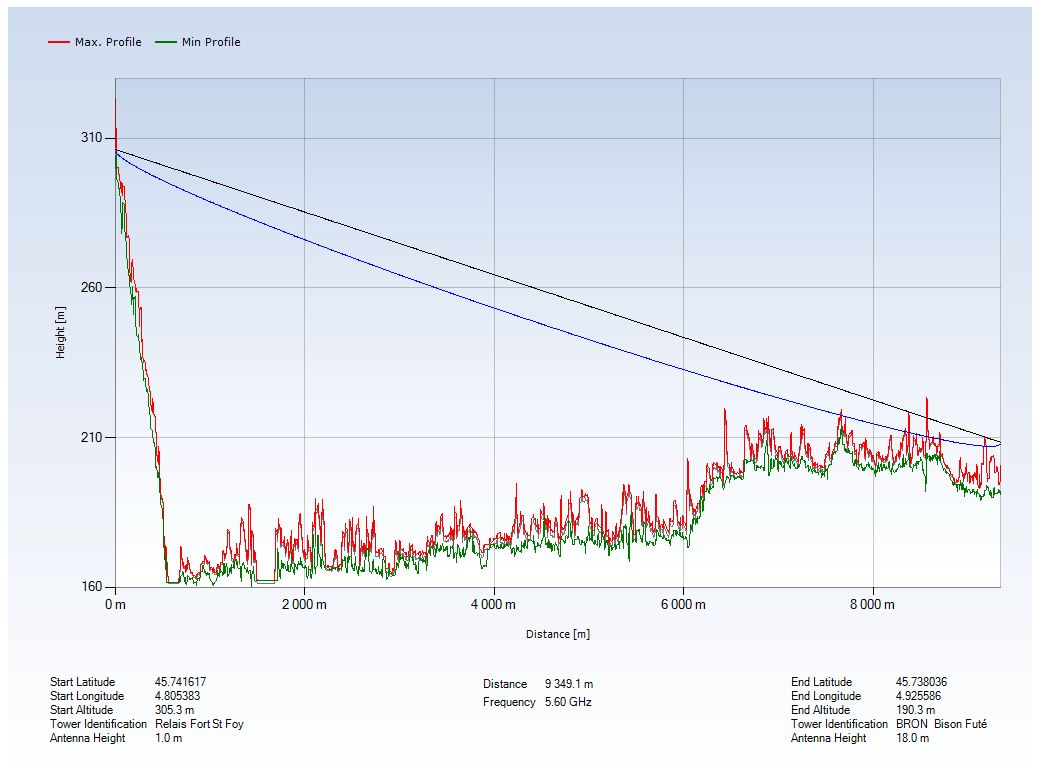

profil_stfoy_bron
Profil d'une liaison avec une hauteur de 18 mètres au dessus du sol.
(La liaison est masquée par le sur-sol; 100% des Ellipses de Fresnel sont masquées)

Pour visualiser  cette liaison en 3D, lancer Google Earth ou téléchargez GoogleEarth

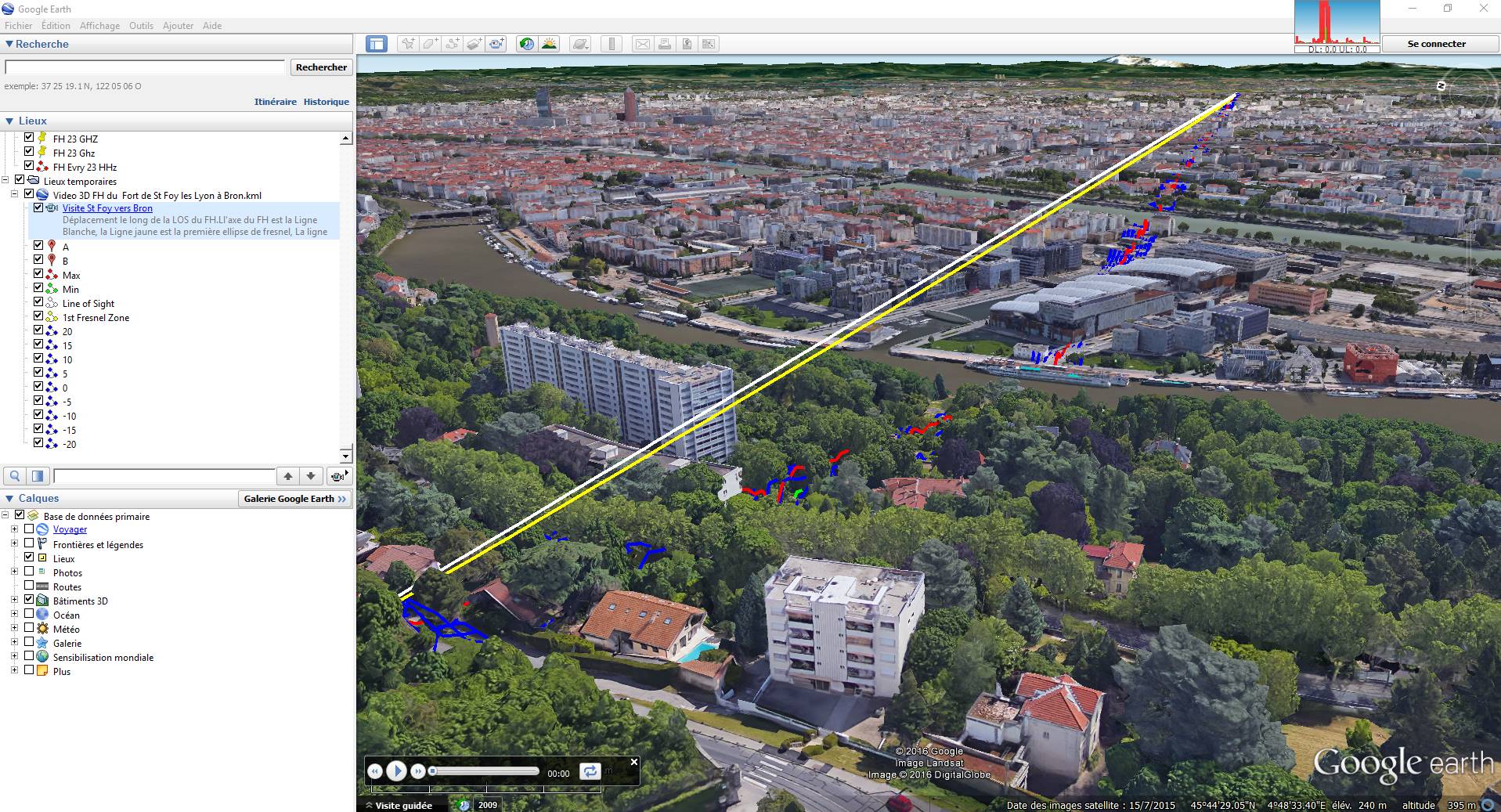

Video_profil_FH_Knife-Edge_Cloudeo_Lyon
Visite Vidéo Google Earth de cette liaison Knife Edge  en mode automatique ou manuel.
Cliquer sur l'image pour télécharger le fichier  ZIP contenant le KMZ et lancer la vidéo.
En cas de non lecture automatique, télécharger la procédure.



souris_computer-mouse-icon-w images interactives, cliquez sur les images !

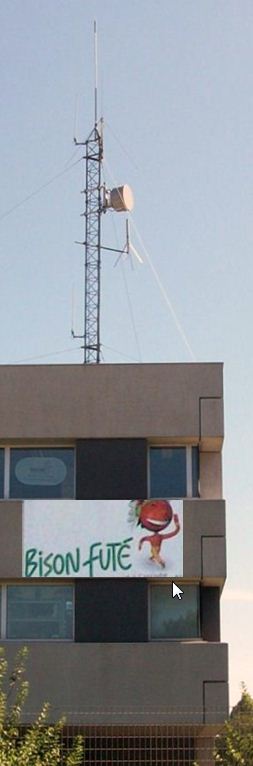

antenne_bison_fut_bron_2Sur le site analysé et sur pylône existant il ne sera possible d'installer l'antenne qu'à 10 mètres au dessus du bâtiment. La liaison étant donc  NLOS à 18 mètres de hauteur au dessus du sol, elle ne peut  fonctionner  qu'en  mode diffracté ''Knife Edge'' sur l'obstacle le plus élevé de la trajectoire. Les performances constatées après  les tests de validation de la liaison à 30 dBm de PIRE, ne chuteront que de 20% en termes de débit par rapport à une laison équivalente mais totalement LOS.

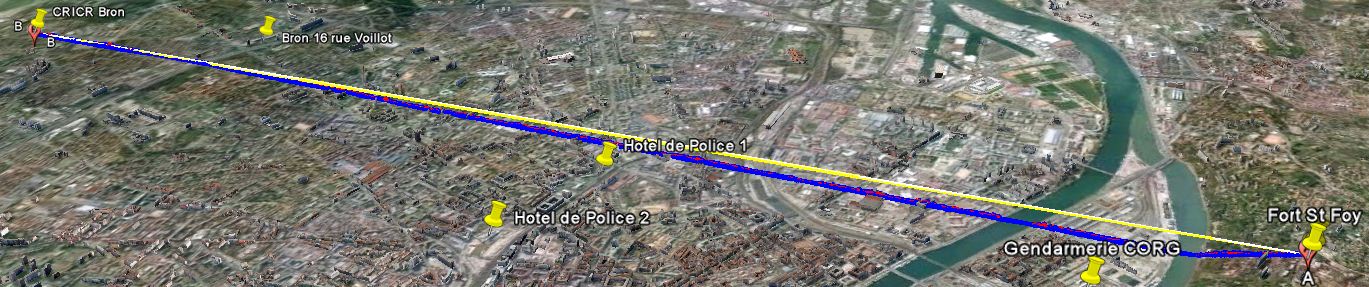

profil st foy bron

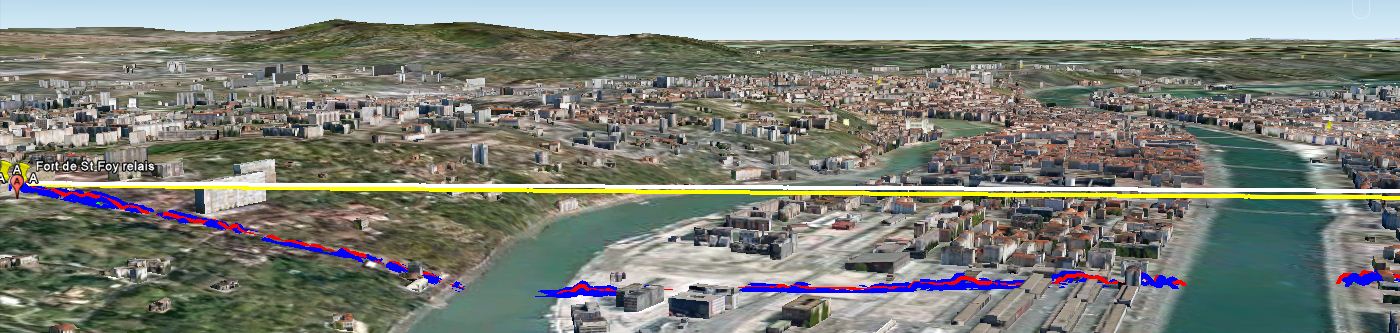

Visualisation sur Google Earth 3D du profil complet de la liaison

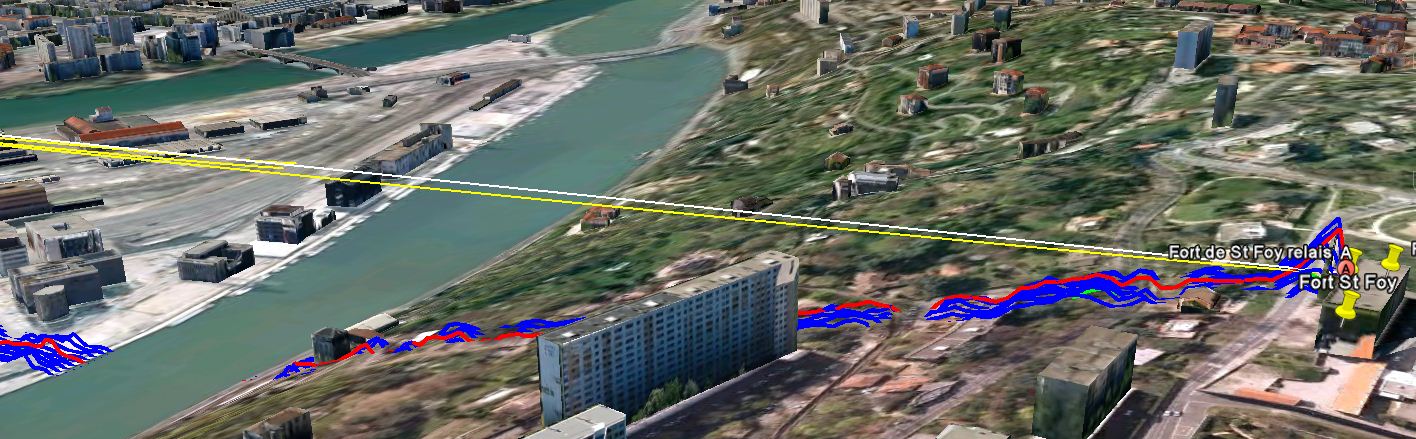

profil st foy bron altimtrie dpart st foy

Visualisation du profil au départ du site  relais A. Le tracé Jaune est l'axe du FH et

le volume de l'ellipse de Fresnel à 5.6 Ghz.Les tracés rouge et bleu sont les altimétries

du sur-sol en dessous de l'axe du FH et du tracé des limites de l'Ellipsoïde de Fresnel.

souris_computer-mouse-icon-w images interactives, cliquez sur les images !

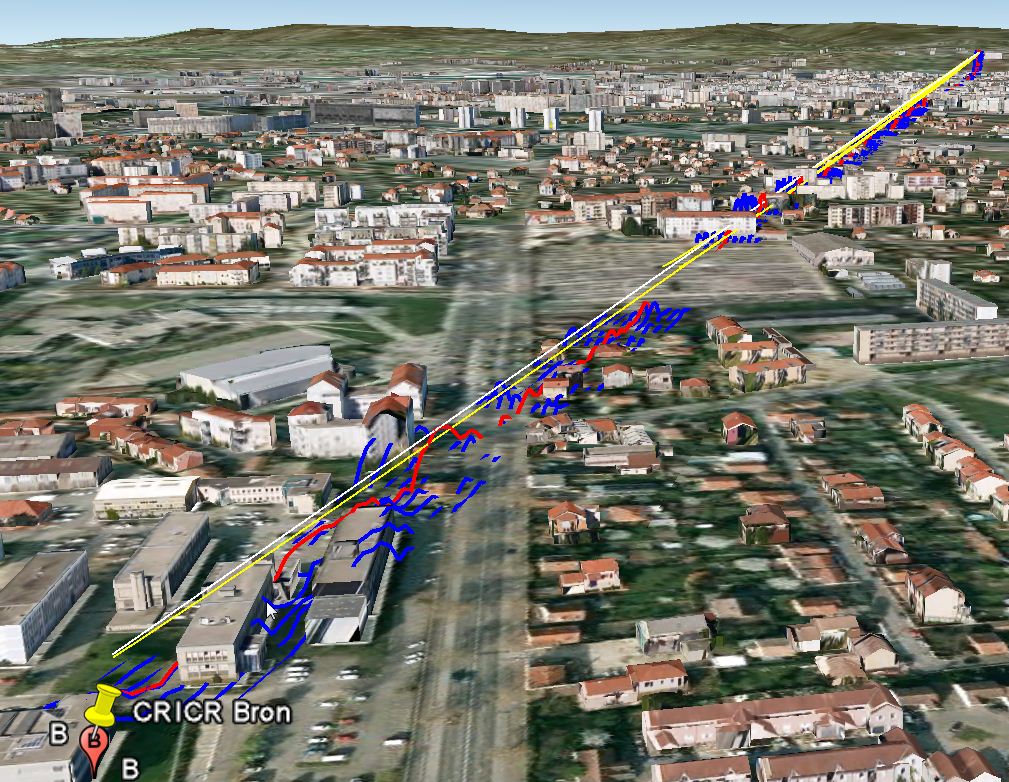

profil-bison_fut_bron_vers_stfoy

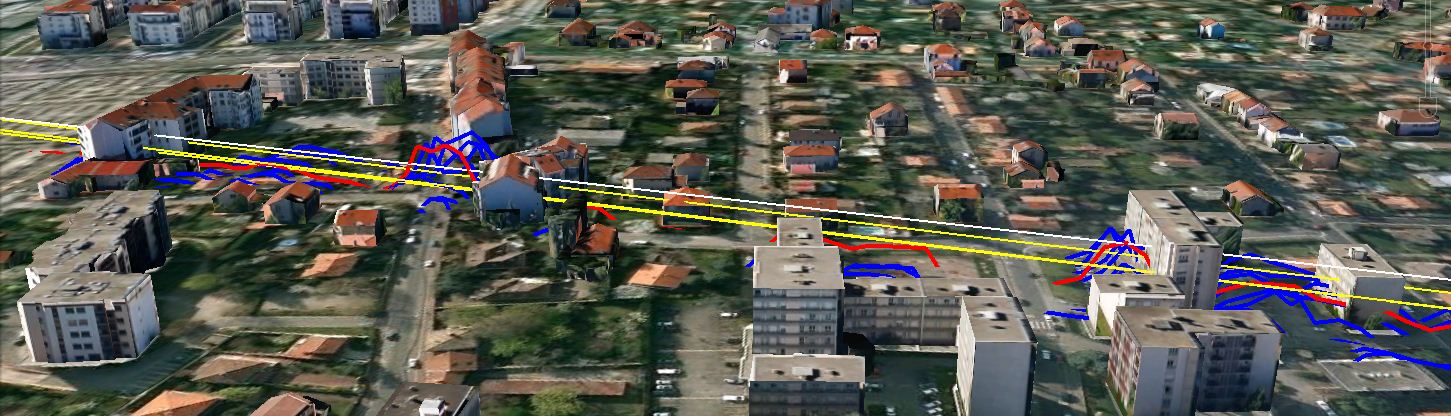

profil_stfoy_bron detail_masque  _immeubles

Détail des  immeubles faisant écran au départ de Bron


dl-earth-screenshotPour visualiser votre étude Téléchargez Google Earth






logo kmlPour recevoir par email le fichier .kml de cette étude, contactez Hypercable
Ou téléchargez les fichiers ci-dessous

Visualisation du profil au départ de Bron vers St Foy les Lyon

Visite Google Earth 3D, sur la base des données altimétriques du radar SAR:

pdf_icon

Téléchargez:

Analyse explicative détaillée de la liaison en mode "Knife Edge" Bron/St Foy les Lyon

Le Mode d'Emploi des fichiers KML et des Fichiers KMZ


zipkml -st_foy

kmz -st_foy







Profil_3DFichier Dynamique ZIP KML et KMZ. Cliquer pour  visiter.

kml et kmz en un













google_earth_radio_linksNEW ! Google Earth microwave link survey & 3D visit. Google Earth 3D FH.
Video 3D faisceau hertzien knife edge.

TELECHARGER:

La BD d'utilisation de Google Earth Profils de FH en données Radar SAR 3D




L'aide de l'altimetrie radar SAR dans les études de liaisons complexes

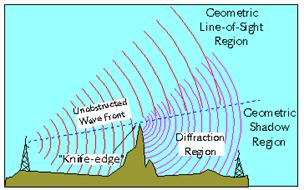

knife edge

Dans la propagation d'une onde  électromagnétique, l'effet de lame de couteau (knife edge) ou effet de "bord" "diffraction" sont une redirection d'une partie de la radiation incidente qui frappe un obstacle bien défini comme la crête dune chaîne de montagnes ou le bord, l'angle d'une construction.

Le principe Huygens-Fresnel explique l'effet de lame de couteau, qui énonce qu'une obstruction bien définie pour une onde électromagnétique agit comme une source secondaire et crée un nouveau front d'ondes. Ce nouveau front d'ondes se propage dans le secteur masqué  géométrique de l'obstacle.


pdf_icon

Téléchargez:

''Contribution de l’Altimétrie radar ‘SAR’ à la réalisation de liaisons FH en mode Knife Edge" Analyse d'un cas concret.

Calculateur des  pertes d"obstacle de type Knife Edge Lien HTML

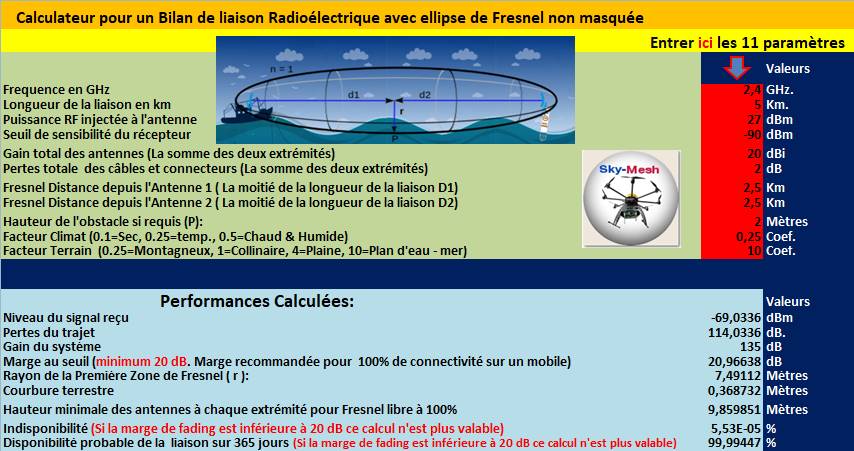

Bilans de liaison prévisionnels

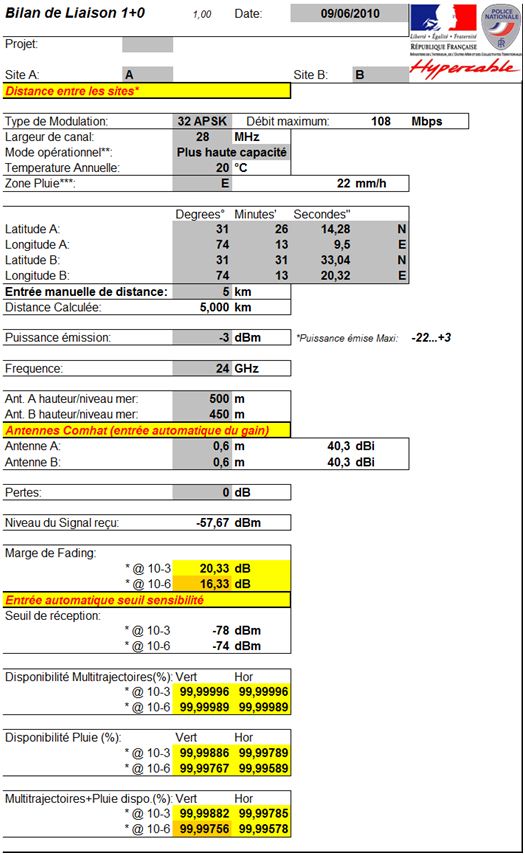

disponibilit_bilan_24ghzHypercable dispose d'une large gamme de logiciels de calcul de liaisons radioélectriques, adaptés aux différents équipements de Télécommunication proposés.
Ces logiciels intègrent en outre les informations climatologiques indispensables et utiles à l'établissement d'un bilan de liaison prévisionnel intégrant ces paramètres.

logo_excel Télécharger: Le calculateur

Wi200 gamme des 24 GHz

Tableur Excel de 4.53 Mo


souris_computer-mouse-icon-w images interactives, cliquez sur les images !


porte_wi300_mimo_1_watt

logo_excel Télécharger:

Le calculateur universel Wi300 MIMO Bilans de Liaisons 5.4 Ghz.

Tableur Excel de 1.13Mo



pdf_iconTélécharger:

Le manuel d'utilisation du calculateur Universel  Wi300 (inclue également les tables climatiques)

souris_computer-mouse-icon-w images & textes interactifs,cliquez !

Warfare_radio_super-wifi_mobirake



Télécharger les calculateurs  des bilans de liaison et  de portée:

Troposcatter

Antennes Hypercable, calculateur de relais passif

relais_passif_video_5.4_ghz

Ouvrir Passive repeater Radio_wi300mimo_RHCP-LHCP-Path_Range_Calculator V2



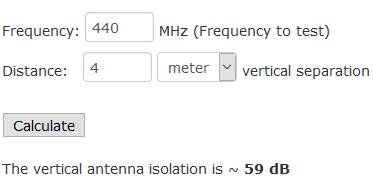

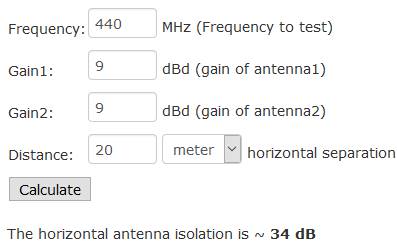

Calculateurs pour liaisons radio

calculateur-du_tilt_antennes_fh_ptp

  • Free Space Loss - power loss over distance.
  • Fresnel Zones - how much more than LOS or how high should my antenna be?
  • Power Conversion - dBm to milliWatts and milliWats to dBm
  • Conversions - Conversion between dBm - dBW - W and dBuV - dBV - V
  • Point to Point Tilt Calculator - calculates the required antenna tilt to compensate for Earth curvature
  • Link Budget - generates a link budget report in a tabular format
  • RF Safety Compliance Calculator - RF safety calculator
  • Antenna Downtilt Calc - estimates the coverage of a vertical antenna pattern

  • Telecommunications & Site Survey

    CLOUDEO Store

    New innovations in wireless technologies and network capacity requirements are increasing at an accelerated pace, driving the need for accurate and current clutter height data for the planning and development of wireless networks.

    Use our seamless, wide-area, and current NEXTMap clutter height data to help you efficiently evaluate the terrain and potential obstructions to determine the best network expansion strategy and ultimately reduce both the time and money spent on your project.

    Our clutter height data and solutions for telecommunications can help you stay competitive and keep your costs down when planning your wireless network – helping you to more accurately:


    • determine if your current networks require expansion or enhancement
    • evaluate terrain for planning your networks
    • perform line-of-sight and viewshed analysis
    • determine the best-possible tower locations and antenna heights
    • expand your existing networks and backhaul
    • create accurate coverage maps
    • optimize propagation modeling

    We also offer a web-based line-of-sight and Fresnel zone analysis tool, called Terrain Profiles, that helps you to save time and optimize your wireless network design.
