Vidéo-Transmission,mobile, nomade & portable.



Nouvelle versions LandRake-SkyMesh-SeaRake

  • UHF 30/1000Mhz (Standard 600/700 MHz)
  • Canaux Bande passante de 2.5 à 10 MHz
  • OFDM SISO Dual Radio débit Ethernet 30+30 MbpsLandRake SISO dual radio band
  • Puissance RF 2x2 2 watts
  • DOCUMENTATION du HYC-N400cS / HYC-N400dS 600 MHz Dual SISO HT-OFDM MESH Radio
VIDEO d'applications:

Les vidéo de démonstration sur demande:

- SkyMesh Drone Helicoptère



Routeur radio 3G-4G LTE IP68 & ATEX

Le routeur HYC-OLTRG-101 mobile, nomade ou fixe  GPRS / EDGE / 3G-4G large bande  LTE, utilise Internet pour interconnecter les systèmes de manière rentable, permettant aux IHM, PLC, capteurs, Cameras déportées , systemes de télésurveillance etc. de communiquer entre eux.
Son design étanche IP68 sa version ATEX avec antennes spécifiques ainsi que toutes les interfaces et LED situés en face inférieure font de cette unité étanche  un appareil parfaitement adapté aux applications industrielles en conditions sévères. Grâce à l'isolation entre le bloc d'alimentation, les ports Ethernet et série, le HYC-OLTRG-101 protège des problèmes engendrés par les boucles de terre et la foudre
La double carte SIM du dispositif garantit que la connectivité du site ne dépend pas d'un seul opérateur. En cas d'incident, l'unité bascule simplement sur l'autre carte SIM. Alimentation  de 10 à 60 Vcc.

modem 4G

HYC-OLTR(G)-101 4G/LTE Router is a highly reliable and secure wireless communications gateway designed for industrial networking, Operator or WISP create their own networks to share bandwidth with customers and also for marine and coastal communication applications.

It supports multi-band connectivity including FDD / TDD LTE, WCDMA and GSM for a wide range of applications and vertical machine-to-machine (M2M) markets. To enhance reliability, OLTR(G)-101 is equipped with dual SIM that supports failover and roaming over to ensure uninterrupted connectivity for mission-critical cellular communications. With flexible LAN / WAN Ethernet options, OLTR(G)-101 series allows you to customize your professional applications in diverse environments.

It also provides enterprise-grade software features, such as Quality of Service (QoS) for traffic prioritization, IPSec, OpenVPN, Firewall security and so on.

The device is administrated via web GUI, Telnet, SSH v2 and HTTP/HTTPS. Built for secure and uninterrupted operation in harsh environments, HYC-OLTR(G)-101 series supports extended operating temperature from -40 to +70°C and a flexible input voltage range of 10-32V DC.

HYC-OLTR(G)-101 is an ideal cellular communications solution for heavy industrial use.

DOCUMENTATION-FLYER

Routeur radio 3G-4G LTE IP68 intégrant des AP de 2300 à 6.000 MHz


TV WS radio- military camp



defense_update
souris_computer-mouse-icon-wimages & textes interactifs, cliquez !

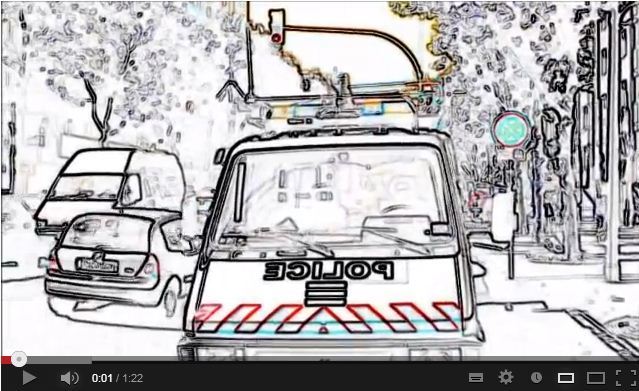

Video_Super_WiFitroc_tactique
You_Tube
Rake Radio OFDM TDMA et FDD longue portée pour applications Vidéo et
Data à Haute Mobilité NLOS. Video HD 266 Mo à télécharger  ici

nouveau 41


You_Tube

Liaisons radio COFDM TDMA spécialement optimisées pour la Vidéo H264 sans latences ni pertes d'images - Voir également FHF Hyper-Rake dans la page Vidéo protection.Radio_Video_Mobile_MobiRake
Wi10 MobiRake, radio OFDM TDMA. Fréquences SW-VHF-UHF-SHF. WRAN 802.22
mobilit_data_video_voip_radio_tdma_uhf_v2Bandes OC.VHF.UHF pour liaisons Ethernet non à vue optique à très longue distance.

  • Canaux de 5 et 10 MHz
  • Puissance d'émission de 5 Watts
  • Disponible dans les bandes UHF suivantes:
  • 300MHz, 400 MHz, 500 MHz, 600 MHz, 700 MHz, 800 MHz, 900MHz et options > 6GHz
  • Débit utile en UHF Canaux de 5 Mhz ou de 10 Mhz Ethernet 8 Mbps ou 18 Mbps
  • Voir sur: You Tube

Télécharger:
Mobirake_super_wifi_mobile

- Wi10-Wi50 spécifications générales.

- La documentation d'application.

- Les antennes mobiles Warfare.

- Le PPT de présentation

Manuel de l'utilisateur

- Manuel des configurations avancées.

- Etude de cas pour un CSU Police

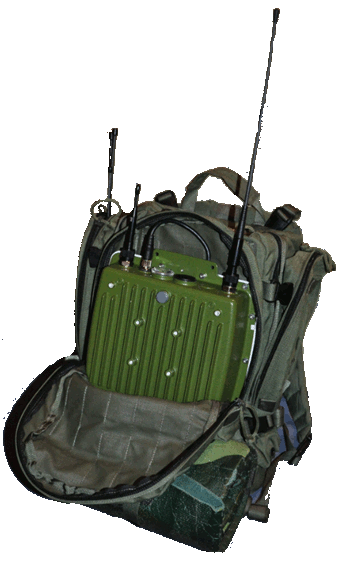

forester

- Applications WAN Motorola RDAC pour Radio relais Tetra PMR


Télécharger les calculateurs  des bilans de liaison et  de portée:

Radio MobiRake Range calculator path survey 1 Mhz to 999 GHz Calculateur de bilan de liaison Radio MobiRake OC-VHF-UHF-SHF Calculateur spécifique pour le FORESTER Bilans de liaison en forêt dense


MobiRake for Ethernet Mobile Radio

Specifications Radio

  • Operating frequency: 450-510MHz (standard), customized 300MHz~Sub-6GHz
  • Channel Bandwidth: 5 & 10MHz software selectable

Output power and Rx Sensitivity (Channel 10 MHz.Packet Error Rate: 10%):

Super-WiFi_Mobirake


Data Rate Modulation----Tx Output pwr---- Rx Sensitivity

-54Mbps 64QAM 3/4-------- 33 (± 1.5) dBm-------- -75 dBm
-36Mbps 16QAM 3/4 ------- 33 (± 1.5) dBm-------- -80 dBm

-18Mbps QPSK 3/4---------- 36 (± 1.5) dBm------- -85 dBm
---6Mbps BPSK 1/2---------- 37 (± 1.5) dBm------- -90 dBm

  • Frequency Stability: ± 10 ppm
  • Modulation: OFDM TDMA
  • Range: up to 250km

  • Effective Throughput (TP):
mobirake_ofdm-tdma ap_bs

Single Stream --------TP Streams ---------TP aggregated

5 MHz channel BW----- 6 Mbps ----------------8 Mbps

10 MHz channel BW-- 12 Mbps---------------16 Mbps

  • Upload Stream Time Ratio setting: 20-80%

Interfaces:

  • RF (antenna) connector N-type (Jack)
  • Ethernet IEEE 802.3 (10Base-T) / IEEE 802.3u (100Base-Tx)

Manageability:

Management and Setup: Web-based configuration
  • Body_worn_helmet_video_audio_duplex_radio_ethernet
Operating model: Base Station / CPE (PTMP)
  • SNMP agents: MIB II
  • Protocol: TCP/IP, IPX/SPX, NetBEUI
  • QoS: Data flow control
  • DHCP: DHCP client
  • Other features: VLAN (IEEE 802.1Q); spanning tree protocol (802.1d)
  • Security: Data Encryption 64/128/152 bits encryption WPA-PSK, WPA-TKIP, WPA2-AES 128bits
  • Authorization: MAC Address Access Filter.

Body Worn Video Audio Radio (Super WiFi)

You_Tube






Wireless_autonomous_Wan_Lan_UHF_Super-WiFi_backbone_mesh_Repeater_&_AP pws1-2 avec filtre SAW

Télécharger les spécifications:

Bandeau Erake

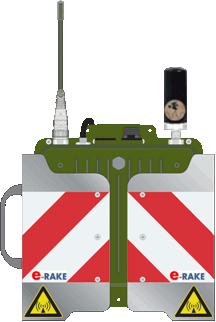

The PWS (portable wireless Station) series is designed for urgent, temporary deployment PWR E-Rakeor those environments that hard to be wired. With E-Rake high output power 400MHz NLOS Bridge and an integrated 802.11 b/g/n Access Point, this wireless station can really provides portable, cableless and quickly deployment wireless service.

The independent power for 15hrs transmission is from the best and safest battery technology – LiFePO4 battery, which supports 13.2V / 18AH capacity and i-BMS (Intelligent Battery Management System), fully protection for charge/discharge process and packed in a robust aluminum die-casting enclosure.


Téléchargements - Download:


Police_Mobirake_IP_Radio-40MHz_up_to_6GHzWi50 pour les applications Mobiles Maritimes.Relais_Portable_et_Mobile_autonome

Téléchargements:

1.Relais WAN/LAN Wi10 400-900 MHz ou Wi50 4.8-5.8 GHz-fr

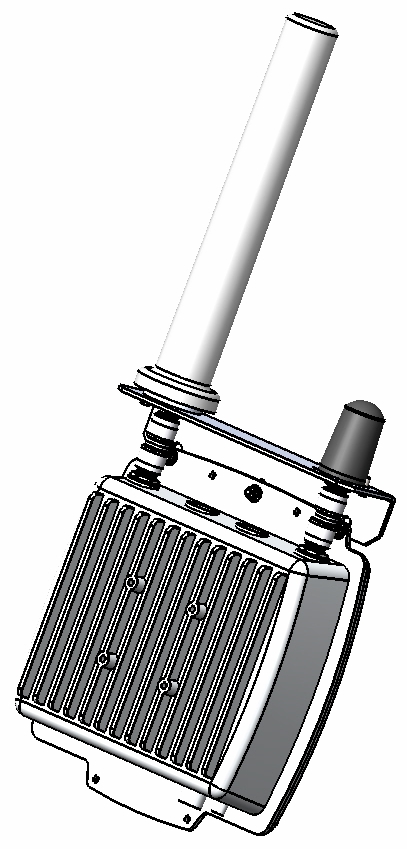

2. Portable 400/800 MHz & 802.1 Wireless Repeater and APDiversity_Antenne omni_5800_MHz_Laird_radio mobile_SeaRake

3.Couverture maritime du Wi50 4.8-5.8 GHz

Sea Rake Wi50 3 watts (Disponible)

Diversity SeaRake, la nouvelle génération des MobiRake Wi50-Diversity. Ces radio 5.4 GHz de 3 Watts se caractérisent par l'usage d'antennes à diversité d'espace, à diversité de champ  et en polarisation double circulaire "RHCP" et "LHCP« , pour un usage NLOS. Ce concept  de radio et d'antennes est destiné à neutraliser les effets néfastes de la mobilité, ainsi que les mouvements aléatoires  de tangage et de roulis des navires.






radio otan Landrake mimo


Relais IP Ethernet multi radio pelicase



Valise relais FrontlinePour centupler les performances de toutes les applications tactiques wireless IP  data,  Video, audio Full Duplex, le relais mobile Multi Radio à été conçu par Hypercable,  pour vos interventions ou vos chantiers  nomades et temporaires, il dispose de moyens radio puissants à haute pénétration au travers des obstacles de toute nature  en raison des fréquences et des techniques radio utilisées.

Repeater IP Ethernet multi radio
The Frontline MobiRake repeater can solve connection  problems in all kind of locations by the use of one or more of this  Pelicase Radio repeaters
Low power WiFi 2.4/5.4 Ghz connection from various Tablet, Smart Phone, Frontline HD to the Mobirake repeater ... and  from this repeater with a choice of 4 High power radio systems:

-To WiFI PMP MIMO 5.4 Ghz medium power medium range

-To RLAN WiRake PTP full Duplex link High power long range

Camera_Micro_Casque_Chantier

-To 3G-4G LTE PMP High power long range

-To MobiRake PMP High power 5 watts UHF very long range radio High penetration PMTP.

Option:  Pelicase Radio repeater with management PC embededd for multiple system connection and video Audio Data control.

Camera, micro & écouteur de casque full Duplex IP avec radio duplex & écran de visio conférence.
Relais Pelicase IP video Application

Notice de montage de l'AP WiFi MIMO 802.11a/b/g/n

Manuel de configuration de l'AP WiFi MIMO 802.11a/b/g/n


e-rake

Always connect @ MESH
Ultra - Fast Roaming @ Mobility



Le nouveau concept mobile e-RAKE est à découvrir dans les diapositives de présentation de ces nouvelles stations relais radio fixes, nomades et portable OFDM TDMA MESH.
Les stations radio e-RAKE sont conçues autour de 3 radio MIMO à 6 antennes, configurables en 2.4 et ou en 5.4 GHz en mode R-Lan, Backbone, Mesh et ou AP WiFi,  dont l'AP WiFi est compatible et fonctionnel avec tous types de terminaux wireless 802.11 abgn - 802.11 ac. Télécharger le PDF de la Documentation Technique.


Broadcast Tactique Haute Mobilité

souris_computer-mouse-icon-w

Pour voir les solutions, cliquez sur l'image !

sky-sapience_hypercable

DROC Drone d'Observation Captif

DROC est Un mât virtuel et fortement durci, qui s'élève au-dessus de vos forces d'intervention, permettant des capacités d'observation excellentes. Vos " yeux" dans le ciel pour votre sécurité intérieure, et toutes applications militaires et civiles. Le DROC est un Drone d'observation et Relais radio utilisé en vol stationnaire ou tracté par un véhicule ou un bateau.

DROC electrical tethered overhead observation platform. The DROC is an unique and highly robust mast that hovers high above your forces enabling excellent observation capabilities. Your eyes in the sky for HLS, military and civilian applications.

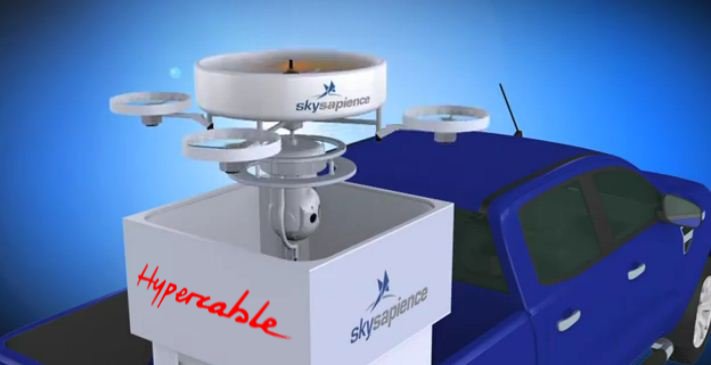

Domaines d'application:droc sur pickup_defense_update_2



HLS Homeland Security, sécurité intérieure, défense civile, applications militaires, Inspection de ponts et de lignes électriques, évènementiel pour surveillance de parkings et broadcast TV, prises de vues aériennes....

  • Se déploie en 15 secondes à 50 metres de hauteur.
  • En poste fixe ou tracté par bateau ou véhicule.

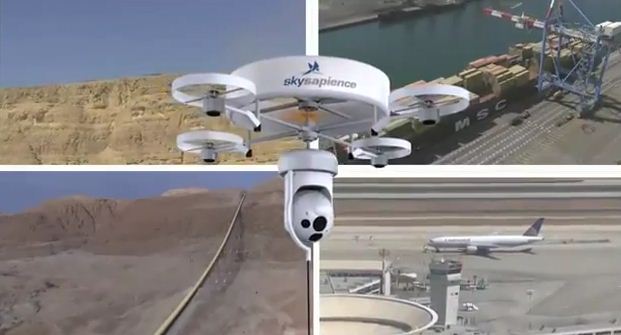

  • Géostationaire par vent de 50 km/h maximum.hover_mast_quad_image
  • Alimenté en éllectricité depuis le sol
  • Se maintien à poste indéfiniment
Charge utile sur mesure
  • Cameras de surveilance ou de TV Broadcast
  • Antennes radio tactiques filaires OC ou directives
  • Relais radio de télécommunication
  • Armement etc. ...

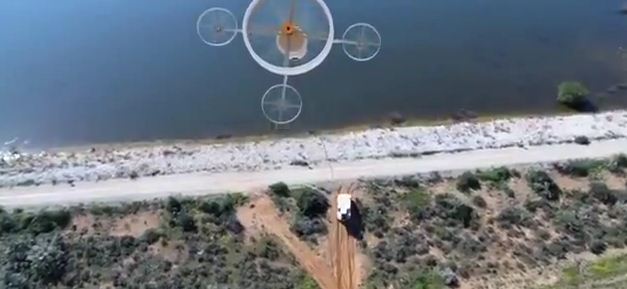

hover_mast_sea_image

droc_tactivision

Télécharger et visualiser:

Video de présentation.

Les essais en vol.


hypercable_youtubeemailhypercable_youtube






DROCtactivision HoverMast Applications:

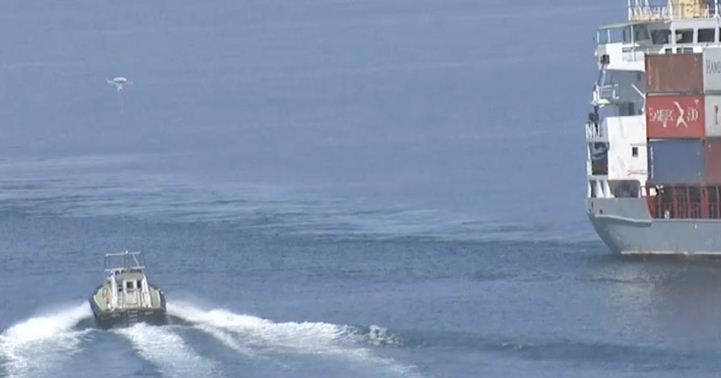

  • Border controldroc sur pickup_defense_update_
  • Port security
  • Federal and local law enforcement
  • Anti-terror activities
  • Critical infrastructure protection
  • Mega event protection and crowd control
  • Special forces, infantry and naval operations
  • Urban warfare
  • Battle information fusion

Télécharger ici les solutions de transmission Video terrestres, Drones & UAV.



video_transmiters_for_uav__drones_applications

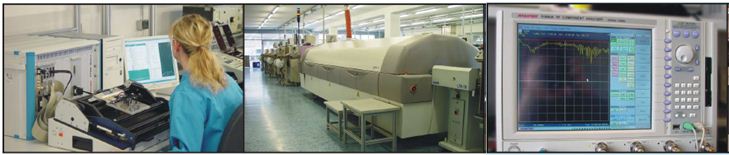

vtq_mobile_cofdmusine_vtq_production

VTQ la Transmission vidéo radio mobile pour la Défense & la Sécurité Civile.

L'utilisation de Fréquences OC-VHF-UHF & SHF associées à une technique de modulation COFDM durcie, permet de proposer des connexions radio-vidéo et data ethernet, stables et de très haute qualité. Ces liaisons COFDM sont exploitables à des vitesses pouvant atteindre les 2.000 Km/h.



applications mer_commentaires

souris_computer-mouse-icon-w
Images et textes interactifs, cliquez !
Pour les solutions vidéo COFDM tactiques embarquées Militaires & Police nous contacter
Catalogue général VTQ Videotronik France: Télécharger le catalogue (4.57Mo)
Solutions de Video portable et mobile Hypercable/VTQ: Des solutions
Un centre de contrôle vidéo portable et mobile pour Forces Spéciales.

Autres solutions Nomades Ethernet Duplex: Pages Télécom Hertzien Nomade

Pour voir les solutions, cliquez sur l'image !souris_computer-mouse-icon-w



EXPERIMENTATIONS DE VIDEO-PROTECTION MOBILE & PIETONNE AU SZSIC RHONE-ALPES

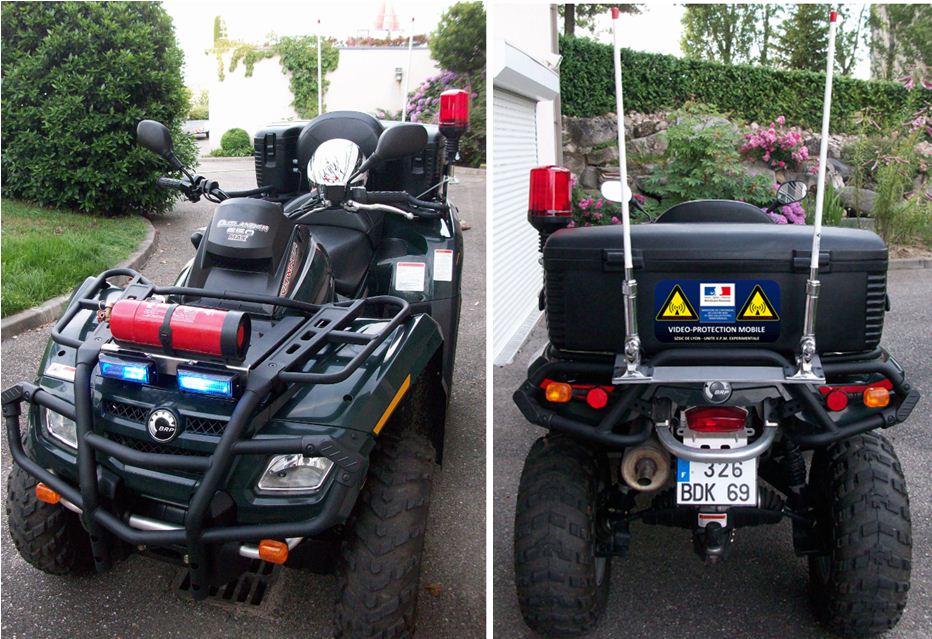

quad_radio_videorelais

Spécifications des essais :

  • Montage de test sur Quad Bombardier 650
  • Antenne GPS pour le positionnement et le suivi
  • 2 Antennes Omnidirectionelle 920 Mhz de 6 dB
  • Seconde liaison Sans fil intégré dans le Terminal Mercury MDS 900 avec antenne interne
  • Liaison annexes filaires USB et Ethernet
  • Frontline communicator avec liaison Sans Fil intégrée et liaison filaire Ethernet et ou USB

pdf_icon smallTéléchargez:



TROC MobiRake

warfare_mobirake_super_wifi_VHF_UHF_SHF

troc_tactique

TROC est un concept radio versatile (Un terminal client peut etre configuré en une BS et vice versa) PMTP, OFDM -TDMA propriétaire, à haute pénétration au travers des obstacles et en mode non à vue.Fonctionnant de 30 Mhz à 950 Mhz pour des débits IP Ethernet utiles de 8 à 16 Mbps par canal radio. Versions en 50 Mbps dans les bandes de 2 GHz à 10Ghz  Contacter TROC.

souris_computer-mouse-icon-w images & textes interactifs, cliquez !

WRAN 802.22 Super WiFiWRAN_selon-802

  • Découvrez la norme des WRAN  802.22 appelée aussi Super WiFi
  • Comparatif entre les WRAN's 802.22 & les WRAN RAKE, MobiRake HyperRake
    Voir en action sur:

Les réseaux 802.22 de type WRAN dans les bandes VHF et UHF, appelés aussi Super WiFi, utilisent un spectre radio intercanaux UHF TV et un système COFDMA de détection et de positionnement de l'usager selon la présence ou l'absence de canaux de Télévision. Le Site  http://www.ieee802.org/22/

Les  équipements RAKE d’Hypercable couvrent de 30 MHz à 8 GHz.et  disposent de la technologie de Haute  Mobilité en mode NLOS de RAKE, qui pour cela s’appuie en particulier sur une base OFDM –TDMA proprétaire en logique "Hard".

La Version à très Haut Débit  HyperR@ke, s'associe à HyperG@te,  un procédé DVB-RCT augmentant le débit utile a plusieurs centaines de Mbps.

La norme  802.22 White Space

La norme WIMAX

Reportage USA21.tv sur les origines du Super Wifi

hypercable_youtube



www.hypercable.fr -  info@hypercable.fr Le PPT de présentation RAKE et MobiRake
