Télécommunications haut débit par faisceaux hertziens.
Radio - Antennes - Switchs - Routeurs Centrales d'énergieAnalyseur-de-spectre-1_Mhz_24_GHz
Supports spéciaux - Supervision.
Analyseurs de Spectre pour l'installation des Radio et le pointage des antennes. Documentation


Faisceaux Hertziens sans licence de 50 Mbps à 4 Gbps


Gamme_SkyMesh_MIMO_&_LTE

Télécharger le ZIP.xls  de la gamme des radio SkyMesh civiles et militaires: Fichier ZIP de  2.881 Ko



Wi2000-S24-17 HyperBridge Antenne Furtive  30 cm


Portées 0.05 à 20 km Distances/Débits de 2 Gigabits utiles.


wi2000-S24-17



Faisceaux Hertzien Gigabit Full Duplex  ISM, Radio 17 GHz & 24 GHz sans licence.


Wi200-S HyperBridge Antenne Furtive  30 cm
  • Portées 0.05 à 10 km Distances/Débits de 38 à 208 Mbits utiles.

hyperbridge_wi200-s

-

Faisceaux Hertzien 200 Mbps Full Duplex  ISM, Radio 17 GHz & 24 GHz sans licence.

wi200-sHyperBridge Wi200-S à antenne Furtive de 20 cm est spécialement conçu pour le déploiement urbain d'anneaux (Ring) Full-Duplex IP Bidirectionnels, interconnectant les Cameras vers le Centre de Surveillance Urbain.


HyperBridge Wi200-S, S=20cm, L=30 cm, XL=60cm et XXL=99 cm, accroissent la portée à 10km pour une fiabilité à 99.99% du temps à cette distance dans le respect des 100 milliwats PIRE imposés sur les fréquences 24 GHz. Le systeme s'auto régule à 100 milliwatts de PIRE au maximum quelle que soit la taille des antennes utilisées 20cm -30cm -60cm - 99 cm


HyperBridge dispose d'un l'interface RJ45 Ethernet 100 Mbits F/D, et d'un accès 2xE1 G703 2 Mbits RJ45 et des protections parafoudre  intégrées au bloc Radio.


Hyperbridge Wi200 - C24 et Wi700 C24 sont des modèles plus puissants (216 Mbps et 732 Mbps)


Haut débit, sécurité et redondance, autonomie et absence totale de génie civil sont acurban_wi200_low_profilequis par l'association d'HyperBridge à l'EPVIDEO. Hyperbridge consomme moins de 15 watts



Télécharger:


Faisceau Hertzien Français 2.4 et 5.4 GHz sans licence

FHF_le_faisceau _Hertzien_Francais




Manuel Guide Intégral de configuration du Wi50 Lite et standard

Specifications antennes ''Lite'' sectorielle 16 dB 120° et planar 23 dB

Specifications de l'antenne MIMO Blindée Double polarisation circulaire 2x29 dB

  • Liaisons radio DUPLEX FDD et COFDM TDMA spécialement optimisées pour la Vidéo-Protection H264 sans latences ni pertes d'images - Voir également Wi10 Mobirake dans la page Vidéo mobile.

Wi50 séries 2.312 / 2.472 GHz

Le Wi50: la version intégrée avec antenne de 18 dBi et la version antenne blindée furtive 24 dBi mode RHCP et LHCP

Mobirake_ant 18dBi_2.312-2antenne_stealth_furtive_double polarisation_circulaire

Wi50 fréquences 2.312/2.397 & 2.402/2.472 GHz  modulation OFDM TDMA version Backhaul ou PMPT longue portée,pour une utilisation en stations fixe, nomade et mobile terrestre aérien et maritime.


Voir également la version Wi10 VHF-UHF Mobirake dans la page Vidéo mobile.Mobirake_super_wifi_mobile



Téléchargements:

Manuels d'installation rapide, gamme Wi10 et Wi50
Manuels de l'usager & de configuration, gamme Wi10 et Wi50

Le manuel de pose des antennes Furtives
Annexe aux manuels de Montage et de réglage des radio modèles Wi10 à Wi500


Police_Mobirake_IP_Radio-40MHz_up_to_6GHzWi50 pour les applications Portuaires & Mobiles Maritimes.Relais_Portable_et_Mobile_autonome


Téléchargements:

1.Relais WAN/LAN Wi10 400-900 MHz ou Wi50 4.8-5.8 GHz-fr

2. Portable 400/800 MHz & 802.1 Wireless Repeater and AP


3.Couverture maritime du Wi50 4.8-5.8 GHz


e-rake

Always connect @ MESH
Ultra - Fast Roaming @ Mobility
Le nouveau concept Mesh & mobile e-RAKE est à découvrir dans les diapositives de présentation de ces nouvelles radio  OFDM TDMA MESH proprétaire, 3 radio MIMO & 6 antennes.
Téléchargez la documentation technique de la gamme des Radio OFDM TDMA & 802.11.abgn, e-RAKE
MESH_Multi-Hops
Mesh_sauts_multiples
www.e-rake.us.com

Wi300-C5.5 HyperBridge 5,5 Ghz- Portées 10 à 150 km Distances/Débits de 80 /250 Mbps sans licence

antenne_stealth_furtive_double polarisation_circulaireDescription des antennes  FH MIMO à double polarisation circulaire.
Cette antenne Furtive à double polarisation circulaire, combine de hautes performances Mécaniques et Radio, L’antenne est raccordée au Bloc Radio via une adaptation coaxiale. Elle est fournie avec un support adapté selon les modems radio utilisés . Ce produit est conforme RoHS.


Télécharger:






Microwave Link FHF Unlicensed  480 Mbps range 100km more

  • Wi 500-FHF Faisceau Hertzien sans licence 5-6 Ghz LOS & NLOS débit utile 480 Mbps (portée > 100 km) Documentation
  • Wi 500-FHF Calculateur Bilan de liaison du Wi500
  • Wi 1.000-FHF Faisceau Hertzien 1+1  LOS & NLOS débit utile 960 Mbps. Spécifique pour déploiements sur plate formes  maritimes instables (portée > 100km)
  • Wi 1.000 1+1 avec LACP sur trajet maritime Schéma d'Application.

wi300 modem 5GHz 3 watts


Wi200 C-24 FODU  - Faisceaux Hertziens Fixes sans licence

  • Portée 3 à 12 km Débit 216 Mbits utiles.
  • wi200_xxx_c-03
  • Sans Licence

NORMES: Annexe A7

- Recommandation ERC/REC 70-03 (annexe 1)

- Décision 2008/432/CE Recommandation ERC/REC 70-03 (annexe 1)


24 ghzgifMode PTP de 24 GHz à 24,2 GHz Fixe Full Duplex Ethernet 100 Mbits

& 4x2 Mbits G703 E1.




Télécharger:

wi_200_xxx-c24

La documentation technique en Français

La documentation technique French & Eng

Le calculateur du bilan de liaison.
Le manuel de montage des blocs radio FODU sur les antennes de 35-65-99 cm

Le manuel d'installation Wi200 C-24

Le manuel de configurations avancées

La canalisation spécifique

Comment planifier les  canaux 24 Ghz Wi200 et Wi700
Microwave Link IP latency end to end.



Usage recommandé pour les dorsales ''mesh'' & ''ring'' de contribution.

  • Intégralement extérieur (FODU)
  • Capacité: maximale 108 Mbits Full Duplex
  • Débit utile 200 Mbits Ethernet & 16 Mbits E1 (4x2 Mbits G703)
  • Radio Full Duplex, 1 canal TX et 1 canal RX (Duplex en mode Orthomode Dual Polarisation)
  • Largeur de bande des canaux: 7/14/28MHz
  • Modulations: QPSK, 16APSK, 32APSK ACM  (Adaptive Coding and Modulation)
  • Haute sensibilité: -100 dBm @ E10-3
  • Interfaces: 10/100Eth+4E1
  • Trafic: Ethernet seulement ; Eth+1E1 à Eth+4E1
  • Gamme de fréquence: 24 GHz
  • PoE +- Power over Ethernet
  • ATPC- Contrôle Automatique de puissance maximale 100 milliwatts PIRE
  • Radio Verte: consommation 20W sous 48 VDC
  • Puissance maximale 100 Milliwatts PIRE
  • Garantie de 3 ans

export map








Wi 200 C-24 For export models with EIRP up to 43 dBm EIRP, please contact us.


INTERFACE WiFIDU - Terminal indoor



iducfip

POE compatible  pour tous les modèles de 5 Ghz à 30 Ghz avec connectique et distribution pour 4 G703 E1 & ethernet 10/100/1.000 Mbits.

pdf_icon

Téléchargez:


Wi700 C-24 FODU - Faisceaux Hertziens Fixes sans licence
  • Portée 1 à 10 km selon débit et gain d'antenne. UDP:732 Mbits utiles.
  • Sans Licence

NORMES: Annexe A7

- Recommandation ERC/REC 70-03 (annexe 1)

- Décision 2008/432/CE Recommandation ERC/REC 70-03 (annexe 1)

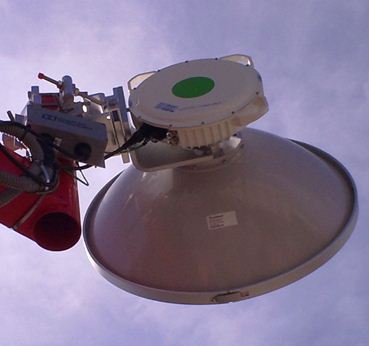

wi700 60-Mode PTP.

-Bande SRD des 17 GHz & 24 GHz

-Full/Duplex latence < 150 ùs

- Interface Gigabit Optique

- Débit Ethernet utile 732 Mbps

Capacités utiles :

- Canal 28 Mhz F/D 180 Mbits

- Canal 56 Mhz F/D 366 Mbits




Télécharger:

wi_200_xxx-c24

La documentation technique

Le calculateur du bilan de liaison avec choix de gains d'antennes.

Le calculateur du bilan de liaison avec pré-sélection de gain d'antennes
Le manuel de montage des blocs radio FODU sur les antennes de 35-65-99 cm


Usage recommandé pour les dorsales ''mesh'' & ''rings'' de contribution.

  • Intégralement extérieur (ODU)
  • Radio Full Duplex, 1 canal TX et 1 canal RX (Duplex en mode Orthomode Dual Polarisation)
  • Largeur de bande des canaux: 28/56MHz
  • Modulations: de QPSK à 256 QAM - ACM  (Adaptive Coding and Modulation)
  • Interface Gigabit Optique Dual LC Vers module SFP
  • Second acces Gigabit Optique (relais) en option
  • Gamme de fréquence: 24.000 GHz à 24.200 GHz
  • ATPC- Contrôle Automatique de puissance
  • Radio Verte consommation 20W sous 48 VDC
  • Puissance EIRP maximale  100 Milliwatts en 24 Ghz
  • Garantie de 3 ans

export map




Wi 700 C-24 For export models with EIRP up to 43 dBm EIRP, please contact Hypercable.





Wi1.500 C26 FODU - Portée 1 à 10 km selon  le  débit et le  gain d'antenne.

UDP:1.5 Gbps utiles.

Faisceau Hertzien avec Licence



FH_FODU_1.4_Gbps-Mode PTP.FH_Wi1.400_1,4_Gbps

-Bande des 6 à 26 GHz

-Full/Duplex latence < 150 ùs

- Interfaces Gigabit Optique

- Débit Ethernet utile 1.464 Mbps

Capacités utiles :

- 2 Canaux 28 Mhz F/D 360 Mbits

- 2 Canaux 56 Mhz F/D 732 Mbits

pdf_iconTélécharger:


RADIO-VERTE  Avec ou Sans Licence

Wi2000- Faisceaux Hertziens Fixes avec ou sans licence
Débits 1 Gigabit et plus, consulter cette page
legifrance

RADIO-VERTE  Antennes "Stealh" Furtives Blindées.intel inside Sans Licence

Wi300 MIMO LTE- Faisceaux Hertziens Fixes
  • Portée au delà de 100 km

porte_avec_30dbm pire_2

WiRake Wi300 MiMO - Applications PTP- PMP & Mobile



En respectant la limite légale des 30 dBm,1 watt  PIRE cette technologie à puissance égale triple les distances et les débits usuels.


Voir le tableau ci-contre, pour 1 WATT PIRE avec antenne Furtive MIMO "Stealth" de 72 cm à Chambre anéchoïde & à double polarisation RHCP et LHCP l'on dispose de 180 Mbits radio, 125 Mbps utiles à 20 km.


Methode de calcul de la PIRE appliquée au bilan débit/distance:

Puissance Wi300 4 dBm + gain antenne 29 dB - pertes de couplage et câbles 3 dB = 30 dBm 1 watt de PIRE.

NOTA: calculs avec  le même type d'antenne pour chaque extrémité


porte_avec_49dbm pire_2

export map

La portée du Wi300 en deça ou au delà des 100 km est effective dans nos applications export, ou les débits constatés sont de 100 à 300 Mbits Radio soit de 72 à 215 Mbps utiles selon la puissance et l'antenne utilisés, en accord avec la bande allouée, les licences et la règlementation locale.



EXEMPLE EXPORT:

Puissance maximale Wi300 23 dBm + gain antenne 29 dB -  pertes de couplage et câbles 3 dB = 49 dBm 80 watts de Pire


  1. Avec Licence 2.300 - 2.600 GHz  ( de 2 watts à 1.000 watts PIRE selon les pays)
  2. Sans Licence 2.400 - 2.500 GHz ( 0.1 watt PIRE en France)
  3. Avec Licence 4.780 - 6.080 GHz  ( de 2 watts à 1.000 watts PIRE selon les pays)
  4. Sans Licence 5,450 - 5,750 GHz & 1 watt PIRE en France)

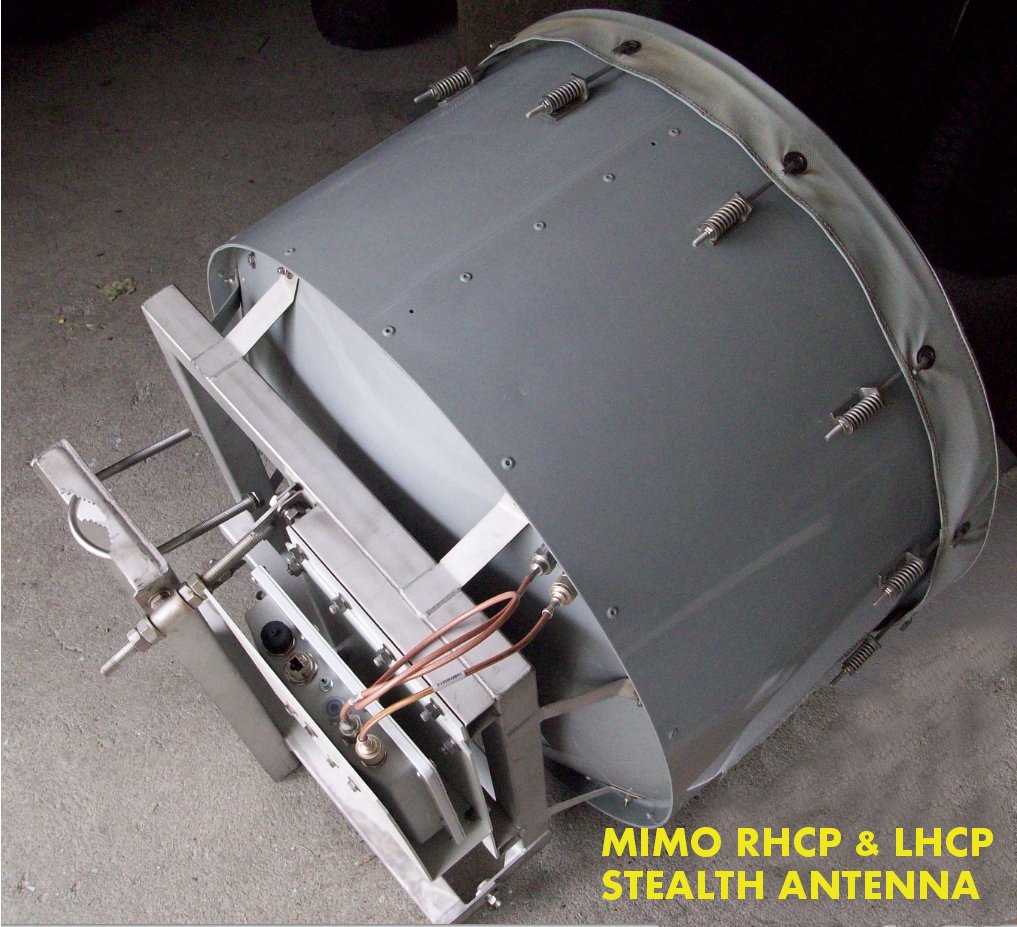

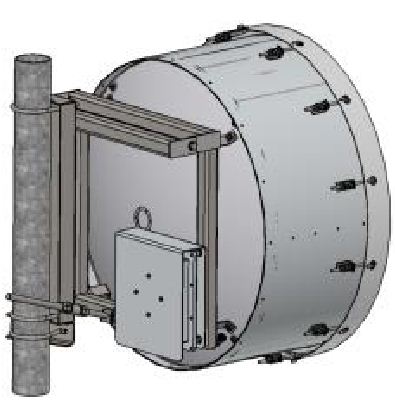

antenne mimo 72 cm
Multi-usages  PTP - PMP Fixe & Semi-Fixe versions soft et hard pour réalisations de réseaux mobiles  linéaires pour Tram, Metro, Train, Autoroutes en mode Ring Dual Iso-Fréquence.


Fonctions Backbone, Mobile et PMP au choix dans les mêmes bandes.

Autres types d'antennes selon les applications requises. Latence < 1 Ms, la plus faible du marché dans cette classe d’équipements.


  • antenne mimo stealth Débit maximal 300 Mbits.
  • Débit Ethernet utile 215 Mbits
  • Interface RJ45 Gigabit F/D
  • Deux canaux 40 MHz isofréquence asynchrones
  • Dynamic Time Division Multiplex
  • Modulation auto adaptative
  • Configuration tout extérieur "outdoor" FODU
  • MISO et SIMO selectables par soft
  • MIMO avec Antenne  Polarisation circulaire RHCP et LHCP asynchrones.
  • Beamforming.
  • Spatial diversity.
  • Time diversity
  • Polarization diversity.
  • Fonctionnement garanti de -45°C à +65° C
  • Consommation < à 6 watts
  • Antenne Double accès, "Stealth" Furtive MIMO garantie 10 ans ( Blindée anti neige & Dégivrante)
  • Console de pointage précis et de diagnostic rapide des antennes Furtives MIMO.

Important : Version pour usage en France - Wi300 est conforme aux recommandations ERC/REC/70-03 du Comité des communications électroniques (ECC) et aux décisions ARCEP qui en tiennent compte. Toute utilisation est soumise au respect des conditions techniques issues des décisions ARCEP n° 2008-568, n° 2005-1080 et n° 2005-1081. Décisions et publicationsau JO de la République.


antenne_furtive_mimo_modem Visiter la page des antennes Furtives


Télécharger:



manuel_wi302La documentation technique

La canalisation spécifique

Manuel d'installation et d'utilisation

Compréhension de la gamme et OS WANFLeX

MINT Manuel des réseaux MESH

Le dossier antennes Furtives

Le manuel de pose des antennes Furtives



souris_computer-mouse-icon-w images interactives, cliquez sur les images
Détails des raccordement à l'antenne
et au Modem Radio MIMO

dual_mimo

Deux antennes MIMO intégrées dans un mimo_detail_connexions

seul volume d'antenne à deux canaux

d'émission TX et deux canaux de  réception RX

fonctionnant en Polarisation Circulaire

Gauche ( LHCP) et en polarisation

circulaire Droite (RHCP). Voir la Video


porte_wi300_mimo_1_watt

logo_excel

Télécharger:

Calculateur universel

Wi300 MIMO Bilans de Liaisons 5.4 Ghz Tableur Excel de  1.13 Mo



pdf_iconTélécharger:

Le manuel d'utilisation du calculateur Universel  Wi300 (zones pluviométriques incluses)




Antenne MIMO Furtive Blindée à double polarisation circulaire

antenne mimo 72 cm

L'antenne Furtive MIMO de diamètre

sine_async

antenna_rec_send_2

72 à 180 cm est une double antenne blindée.

Dans le foyer du réflecteur ceinturé d'une jupe

anéchoïde,sont situées les deux sources orthomode,

agencées en polarisation circulaire droite et en polarisation circulaire gauche,lui conférant des performances inégalées en milieux hostiles tels que: Climatologie sévère,Obstacles, NLOS, perturbations électromagnétiques etc..)



Antenne MIMO modèle FURAK-72

Autres modèles MIMO: FURAK-90-120-180 cm


Antennes Hypercable, calculateur de relais passif

relais_passif_video_5.4_ghz

Ouvrir Passive repeater Radio_wi300mimo_RHCP-LHCP-Path_Range_Calculator V2


INTERFACE Wi300 i2E1- Terminal indoor



2_e1surwi300L’équipement Wireless TDM est utilisé pour transmettre un maximum de 4 flux E1/T1 via les liaisons Wi300 Ethernet. L’ensemble alimentation et interfaces est en coffret 19’’ une Unité. C’est une solution optimisée pour le transport TDM via les équipements Wi300 MIMO avec une faible latence et une Gigue réduite pour les flux Ethernet et E1..

pdf_icon smallTéléchargez:


mimo furak 10 cw  ccw polarizationsAdvanced MIMO RAKE FURAK-10A

Télécharger Le dossier Tests NLOS antennes furtives FURAK 10 MIMO circulaire D et G (3Mo)


furak _10_bleu

lhcp rhcp

Représentation vectorielle des polarisations de l'antenne FUR-10 Dual MIMO. Double polarisations tournantes, simultanées, en mode circulaire gauche et circulaire droit (RHCP-LHCP  appelées également  CCW & CW).


SPECIFICATIONS:wi300 vue arire reglage site  azimuth

  • Furtive conçue pour tous systemes Radio MIMO
  • Beamforming
  • Diversité d'espace - Spatial diversity.
  • Polarization diversity.
  • Ouverture à -3 dB 20 °
  • Ouverture maximale à 0 dB 120°
  • Gain de 12 dB pour calcul de la PIRE Polarisation H et V
  • Gain  de 22 dB en bilan d'efficacité MIMO  avec  la double source en double polarisation CD et CG  par rapport à une polarisation H ou V.
  • Particulièrement adaptée aux installations sur supports instables de type éclairage public.
  • Usage en mode PTP et en mode PMP
  • Convient à une base PMP secteur contrôleur
  • Convient pour un terminal d'usager ou des caméras distantes
  • Symétrie totale des angles de rayonnement du plan H et du plan V
  • Version durcie anti vandalisme  avec la connectique sur-blindée
  • Intégrable dans le corps du bloc Radio Wi300 sous le blindage

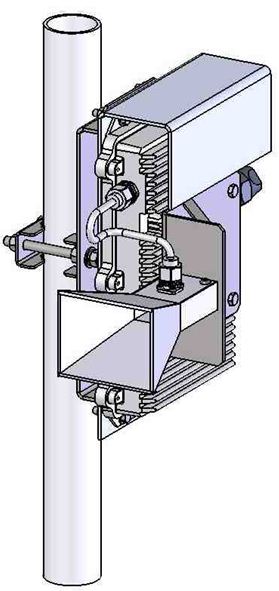

  • Séparable du bloc radio Wi300 pour intégration discrète en site classé ou sensible ( lentille de 10cm)
  • Idéale pour des applications temporaires nomades et de reportage en raison de sa taille, de sa robustesse et de son ouverture de rayonnement.

Wi300 - Faisceaux Hertziens discret fixes ou nomades sans licence
  • MIMO LTE avec antenne intégrée FURAK-10A intel inside
logo-pptTélécharger:
Le Dossier technique:  MIMO

dbit selon la distance

WiRake Wi300 MIMO PTP-PMP  Nomade

En respectant la limite légale des 30 dBm,1 watt  PIRE cette technologie à puissance égale triple les distances et les débits usuels.

Voir le tableau ci-contre, pour 1 WATT PIRE avec antenne Furtive MIMO "Stealth" de  10 cm à double polarisation RHCP et LHCP l'on dispose de 300 Mbits radio soit 215 Mbps utiles à 2,6 km.

Calcul de la PIRE appliquée au bilan débit/distance: Puissance Wi300 19 dBm + gain antenne 12 dB -  pertes de couplage et câbles 1 dB = 30 dBm 1 watt de PIRE.

NOTA: Calculs pour le même type d'antenne à chaque extrémité


SPECIFICATIONS:

  • Débit maximal  Radio 300 Mbits.wi300 vue 3-4 reglage site  azimuth
  • Débit Ethernet utile 215 Mbits
  • Interface RJ45 Gigabit F/D
  • Deux canaux 40 MHz isofréquence asynchrones
  • Dynamic Time Division Multiplex
  • Modulation auto adaptative
  • Puissance maximale 23 dBm (200 milliwats)
  • Puisance émise 30 dBm (1 watt)
  • Configuration tout extérieur "outdoor" FODU
  • Blindé anti-vandalisme câbles et connectiques protégés
  • MIMO avec Antenne  Polarisation circulaire RHCP et LHCP asynchrones.
  • Beamforming.
  • Spatial diversity.
  • Fonctionnement garanti de -45°C à +65° C
  • Consommation < à 6 watts
  • Dimensions: H 35 - L 20 - E 5 cm et lentille de 10cm
  • Antenne FUR-10 Double accès, "Stealth" Furtive MIMO garantie 10 ans.
  • Connexion pour la console de pointage Réglage facile, précis et de diagnostic rapide.
  1. Avec Licence 2.300 - 2.600 GHz  ( de 2 watts à 1.000 watts PIRE selon les pays)
  2. Sans Licence 2.400 - 2.500 GHz ( 0.1 watt PIRE en France)
  3. Avec Licence 4.780 - 6.400 GHz  ( de 2 watts à 1.000 watts PIRE selon les pays)
  4. Sans Licence 5,450 - 5,750 GHz (1 watt PIRE en France)
    Important : Version pour usage en France - Wi300 est conforme aux recommandations ERC/REC/70-03 du Comité des communications électroniques (ECC) et aux décisions ARCEP qui en tiennent compte. Toute utilisation est soumise au respect des conditions techniques issues des décisions ARCEP n° 2008-568, n° 2005-1080 et n° 2005-1081. Décisions et publications au JO de la République.



    Concept technique des Radio Vertesitu-cc

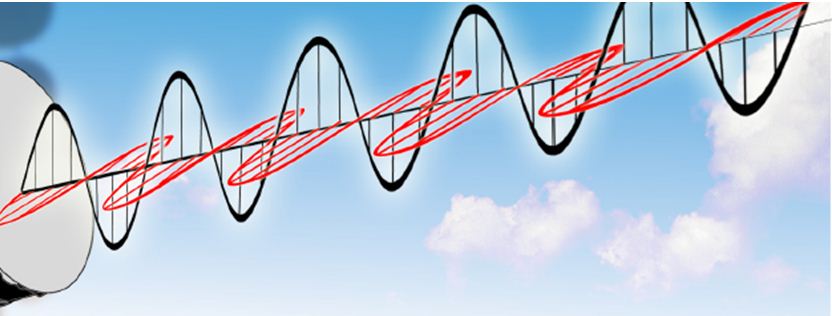

    1- Dossier technique:  Polarisation et XPIC




    fh rayonnement

    La réalisation de FH dits "Radio Vertes" est basée sur le respect des règles techniques décrites ci-après, utilisées soit concommitament soit séparément selon les fréquences et les puissances.PROVIGENT: Cross-polarization interference cancellation (XPIC) technology was developed to double the wireless capacity over the same channel.

    • Antennes Furtives à Double polarisation simultanée H et V ou mieux en mode CD et CG
    • Cross Polarisation mieux que 35 dB
    • Radio émettant et recevant sur la même fréquence ( Vrai Full Duplex temps réel)
    • Puissances radio inférieures a 3 dBm sans XPIC
    • Puissance radio  25  dBm avec XPIC
    • Latence d'une liaison <120 ùsec.
    • Sensibilité -110 dBm
    • Modulations Agiles de BPSK a 32 APSK ou 256 QAM selon la largeur des canaux.
    • Consommation de 4 watts à 18 watts.pdf_icon



    2- Dossier technique: Advanced MIMO


    schma fonctionnel wi300


    Accessoires - Alimentations- Supports

    Centrales d'énergie Li-ion . Radiocommunications Cameras HPOE 802.3at

    unAlimentations 48 VDC HyperLi-ion Montage coffret extérieur ou intérieur:
    Un éco-concept spécifique pour Video Surveillance et Télécommunications.
      • evolion

    -Alimentation sur sources intermitentes de type éclairage public.
    -Capacité adaptée au besoin.
    Exemple de performances du bloc Hyperlion 4.000w/h:
    -Délivre en continu: 200 Watts pendant 20 heures
    -Dimensions poids:40x26x28 cm - 30kg
    -Recharge complète: 4 heures

    -Fonctionnement garanti de -40° à +65°

    -Durée de vie en Floating: 20 ans

    -Durée de Vie à décharge quotidienne à 80%: 9 ans

    hyperlion_smal



    logo energyTelecharger:

    La Brochure HyperLi-ion

    Manuel d'installation et de configuration HyperLion Supervision



    Rail DIN avec flasques 4 U

    Chassis_rail_din-4U
    Rail DIN avec flasques 4 U pour le  montage  en retrait et en face avant de rack 19" des alimentations et centrales d'énergie secourues,  des switchs et des routeurs industriels en baie Rack 19" et tous produits au format rail DIN normalisé.
    Capots et passe câbles inclus.
    Chassis Batteries 19" 4 U sur demande




    deuxAlimentations HyperLi-ion-S 48 VDC avec switch HPOE 802.3at

    hyperli-ion_centrale_dnergie_sur_ep_video_protection



    • Hyperlion-S se caractérise  par une capacité d'alimentation sur toutes sources d'énergie 220 VAC permanentes ou intermitentes de type éclairage public, ainsi que sur toutes sources d'énergie  éoliennes, solaires, hydrauliques
    • HyperLion-S Intègre une distribution filaire régulée 49 VDC à 4 départs protégés ainsi qu'un switch industriel Gigabit cuivre et optique a la norme POE 802.3af &  HPOE 802.3at.
    • Hyperlion-S dispose d'une supervision et d'une gestion intégrale NMS de tous les paramètres de l'alimentation et du switch intégré ainsi que de tous les éléments raccordés.

    logo energyTelecharger:

    La Brochure HyperLi-ion-S

    Manuel d'installation et de configuration HyperLion

    Le manuel dédié à la supervision

    HyperLi-on sur EP avec batteries sèches de 600 watts à 1800 watts




    REGULATEURS CONVERTISSEURS WiCOR - 48/48 VDC

    wicor

    • Spécifiques pour Switchs, Radio, FH et Accessoires POE
    • Puissance de conversion et régulation de 50 Watts à 600 Watts selon le modèle
    • Régulent 36 à 72 VDC en 48 VDC constant ( autres tensions sur demande)
    • Montage sur rail DIN
    • Etanches

    pdf_icon small



    Téléchargez la Documentation



    REGULATEURS CONVERTISSEURS WiCOR - 24/48 VDC

    • Spécifiques pour la conversion vers 48 VDC des 12 ou 24 VDCconvertisseur 24_48 vdc des alimentations spéciales SLAT à batteries Lithium pour la video-protection et les télécommunications sur l'Eclairage Public
    • Puissance de conversion et régulation de 80 Watts permanents
    • Tension d'entrée de 18 à 32 VDC
    • Isolation Galvanique

    pdf_icon small



    Téléchargez la Documentation



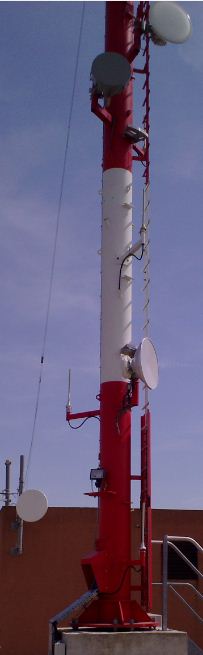

    Support terrasse autoportants, pour antennes et Faisceaux Hertziens .

    support _terrasse_auto-stable_cameras__fhtripode auto stable

    --Modèle sécurisé et homologué avec port des EPI obligatoires---------------Version non sécurisée, non homologuée



    Posées en toits terrasse, sur une structure autoportante posée sur résiliant, avec  lest et jambes de force. Potence articulée pivotant sur 180° pour l’installation et la  maintenance de la Camera sans nacelle et en espace sécurisé, par  câble de sécurité  ligne de vie anti chute ancrée entre ce support et un ancrage adapté, sur le bâtiment.

    ATTENTION: Ce concept et ce systeme sont protégés par des brevets, toute reproduction totale ou partielle sera susceptible d'entrainer des poursuites.


    Faisceaux Hertziens Radio Militaires OTAN 732 Mbp/s

    Nato-Radio_FH

    Radio Verte - Green Radio

    Modular TDM / IP split mount radio Intended for classic telecom architecture


    Wirake NATO  split mount system is designed to fit in a classic telecom architecture with a radio located outdoor and a sheltered indoor unit. Wirake  also enables transition from TDM networks to hybrid TDM/IP networks providing up to 20E1 + GigE. Total maximum capacity is up to 366 Mbps full duplex.


    Download the pdf leaflet:  Wirake NATO Microwave radio link

    Microwave Link IP latency end to end.

    OTAN_microwave_link




    Wi50-NATO








    Faisceaux Hertziens avec licence

    wifodu2

    Télécharger

    la Gamme des Faisceaux Hertziens et les spécifications Techniques.



    Wi_700_ODU_&_IDU_XPICTélécharger.

    le manuel et les spécifications des équipement FH de 7 à 38 GHz et les interfaces Eth. E1 et ASI.

    Faisceaux Hertziens Hybrides interfaces multiples: 5x Ethernet 16xE1 G703, 4xASI- avec licence

    Enlarge

    Wi700_CFIP_interfaces_Ethernet-E1-ASI

    Dimensions poids: Solution, ODU et IDU 1U
    (45x430x240mm) / 3kg
    Capacité: Maximum 348Mbps
    Largeur de canal: IDU: 7/14/28/40/56 MHz (ETSI)
    ODU : 7/14/28/40/56 MHz (ETSI)

    Modulations: QPSK, 16QAM, 32QAM, 128QAM, 256QAM
    Trafic: Ethernet; E1; STM-1,ASI
    Gamme de fréquences:
    6, 7, 8, 10, 11, 13, 15, 18, 23, 26, 38GHz  (ETSI)

    Wi700_CFIP_ODU

    EnlargeWi700_CFIP_M_IDU_front





    Wi1.500 C-6/26 FODU - Portée 5 à 80 km selon  les fréquences, le  débit et le  gain d'antenne. UDP:1.464 Mbits utiles.

    Avec Licence


    FH_FODU_1.4_Gbps-Mode PTP.FH_Wi1.400_1,4_Gbps

    -Bande des 6 à 26 GHz

    -Full/Duplex latence < 150 ùs

    - Interfaces Gigabit Optique

    - Débit Ethernet utile 1.464 Mbps

    Capacités utiles :

    - 2 Canaux 28 Mhz F/D 360 Mbits

    - 2 Canaux 56 Mhz F/D 732 Mbits

    pdf_iconTélécharger:

    Le Synoptique




    souris_computer-mouse-icon-w
    Wi10 Rake-MobiRake-HyperR@ke Faisceaux Hertziens Mobiles
    images & textes interactifs, cliquez !

    WRAN 802.22 Super WiFiWRAN_selon-802

    • Découvrez la norme des WRAN  802.22 appelée aussi Super WiFi
    • Comparatif entre les WRAN's 802.22 & les WRAN RAKE, MobiRake HyperRake
      Voir en action sur:

    Les réseaux 802.22 de type WRAN dans les bandes VHF et UHF, appelés aussi Super WiFi, utilisent un spectre radio intercanaux UHF TV et un système COFDMA de détection et de positionnement de l'usager selon la présence ou l'absence de canaux de Télévision. Le Site  http://www.ieee802.org/22/

    Les  équipements RAKE d’Hypercable couvrent de 30 MHz à 8 GHz.et  disposent de la technologie de Haute  Mobilité en mode NLOS de RAKE, qui pour cela s’appuie en particulier sur une base OFDM –TDMA proprétaire en logique "Hard".

    La Version à très Haut Débit  HyperR@ke, s'associe à HyperG@te,  un procédé DVB-RCT augmentant le débit utile a plusieurs centaines de Mbps.

    La norme  802.22 White Space

    La norme WIMAX

    Reportage USA21.tv sur les origines du Super Wifi

    hypercable_youtube



    www.hypercable.fr -  info@hypercable.fr Le PPT de présentation RAKE et MobiRake

    Wi20 1.3/2.5 GHz  FiDU Faisceaux Hertziens Fixes et Nomades

    • Intégralement intérieur (FIDU)
    • Capacité data de 0.7 à 43  Mbps wi20
    • Largeur  des canaux: 0.25/0.5/1/1.75/2/3.5/4 MHz
    • Modulations: 4QAM,16QAM , 64QAM, 32QAM,64 QAM, 128QAM  ACM  (Adaptive Coding and Modulation)
    • Haute sensibilité: -100 dBm @ E10-3
    • Antennes hélices de gain 3 dB à 22 dB.
    • Interfaces: 10/100/1.000Eth+4E1
    • Switch 4 ports intégré.
    • Trafic: Ethernet seulement ou Eth+1E1 à Eth+4E1 et 16 E1
    • Gamme de fréquence: 1.350/1.517 MHz
    • Radio Full Duplex.
    • Puissance 30 dBm ou36 dBm, ATPC.
    • Radio Verte: consommation 20W
    • Alimentation:-20 à -60 VDC
    Télécharger:

    pdf_icon small

    Les Spécifications

    Le calculateur du bilan de liaison
    Microwave Link IP latency end to end.




    Visiter la page des switchs et routeurs durcis pour Faisceaux Hertziens & radio RLAN

    iSwitch

    switch avec routage l210-f2g

    routeur radio

    Une sélection de switchs et de routeurs cuivre et fibre optique ultra performants, adaptés à la problématique de la Vidéo et plus particulièrement de la Vidéo-Protection fixe et Mobile.


    Concept technique des Radio Vertes itu-cc

    Dossier technique:  Polarisation et XPIC


    fh rayonnement

    La réalisation de FH dits "Radio Vertes" est basée sur le respect des régles techniques décrites ci-après, utilisées soit concommitament soit séparément selon les fréquences et les puissances:


    • Antennes Furtives à Double polarisation simultanée H et V ou CD et CG
    • Cross Polarisation mieux que 35 dB
    • Radio émettant et recevant sur la même fréquence ( Vrai Full Duplex temps réel)
    • Puissances radio inférieures a 3 dBm sans XPIC
    • Puissance radio  20  dBm avec XPIC
    • Latence d'une liaison <120 ùsec.
    • Sensibilité -100 dBm
    • Modulations Agiles de BPSK a 32 APSK ou 256 QAM selon la largeur des canaux.
    • Consommation de 4 watts à 18 watts.pdf_icon


    Guide du webmaster



    Vous trouverez sur cette page l'ensemble des documentations utiles pour animer votre site.




    clap2Hypercable1998 MVDDS Head End France



    clap2
    MVDDS Client reception France



    clap2
    1996 MMDS  STA  Andorra



    clap2
    MMDS Maniitsoq TV 2000 Greenland



    clap2
    MMDS Maniitsoq TV 2002 Greenland



    clap2
    2003 MVDDS Inforoutes France



    clap2
    MVDDS Croix Regis Relay France



    clap2
    2004 MMDS  Etisalat Al Ain UAE



    clap2
    MMDS KU Selective Fading Etisalat




    WiRake

    WiRake, une gamme de Faisceaux Hertziens opérant de 2.3 GHz à 80 GHz en mode Point à Multipoint ou en mode Point à Point pour la 4G et plus.

    Lire la suite : WiRake

    MobiRake

    Mobirake est la solution Radio OFDM TDMA de communication Warfare en Canyon Urbain, de haute qualité pour la Police et la Défense.

    Lire la suite : MobiRake

    Antennes

    L'antenne est l'élément déterminant l'obtention des performances optimales dans l'etablissement de liaisons radioélectriques fixes ou mobiles.

    Lire la suite : Antennes

    TROC-Rail

    TROC-Rail est une solution de transmission Ethernet à haut débit "wireless" par couplage Opto-magnétique associé à des moyens "Wireless".

    Lire la suite : TROC-Rail

    Mesh-Rake

    Les Faisceaux Hertziens Wirake HyperBridge et e-Rake sont agencés pour constituer des réseaux IP Ethernet maillés sécurisés.

    Lire la suite : Mesh-Rake

    Drone Radio

    Drone Detectors, Drone Jammers, sont des  solutions de communication IP full Duplex et de "Spoofing" anti Drones et anti UAV dans les fréquences de  20 Mhz à 6 Ghz.

    Lire la suite : Drone Radio



    SeaRake

    SeaRake est la solution pour l'internet en Mobile Maritime, sans le coût et les latences du satellite et ce, à plus de 30 nautiques au large des côtes.

    Lire la suite : SeaRake

    Les concepts e-Rake

    Les concepts e-Rake sont des solutions innovantes pour la création de réseaux de télécommunication radio électro-magnétiques. Des réseaux " Wireless" en Haute Mobilité dans des conditions masquées, en mode totalement non à vue " No LOS".

    e-Rake conçoit également des réseaux radio maillés à haut débit et à très faible latence.
    e-Rake associe des modems radio qui intègrent les meilleurs concepts de traitement de signal, à des antennes spécifiques Blindées et Furtives dont les sources de 2 à 8 accès, allant de la double à l'octuple polarisation circulaire simultanée, décuplent ainsi performances et fiabilité.

    Contactez-nous

    Pour plus d'informations sur les accessoires d'intégration systèmes pour e-rake Series, visitez le site d'Hypercable :


    info@hypercable.fr

    © e-rake.us.com 2016

    Crédits
